比如一个LED(例如C2986060)，有这些情况

：不是标准的1脚为负

：官方库开始可能有错

：用户自己改变了引脚编号

：用户引用后，官方库又改变了引脚编号

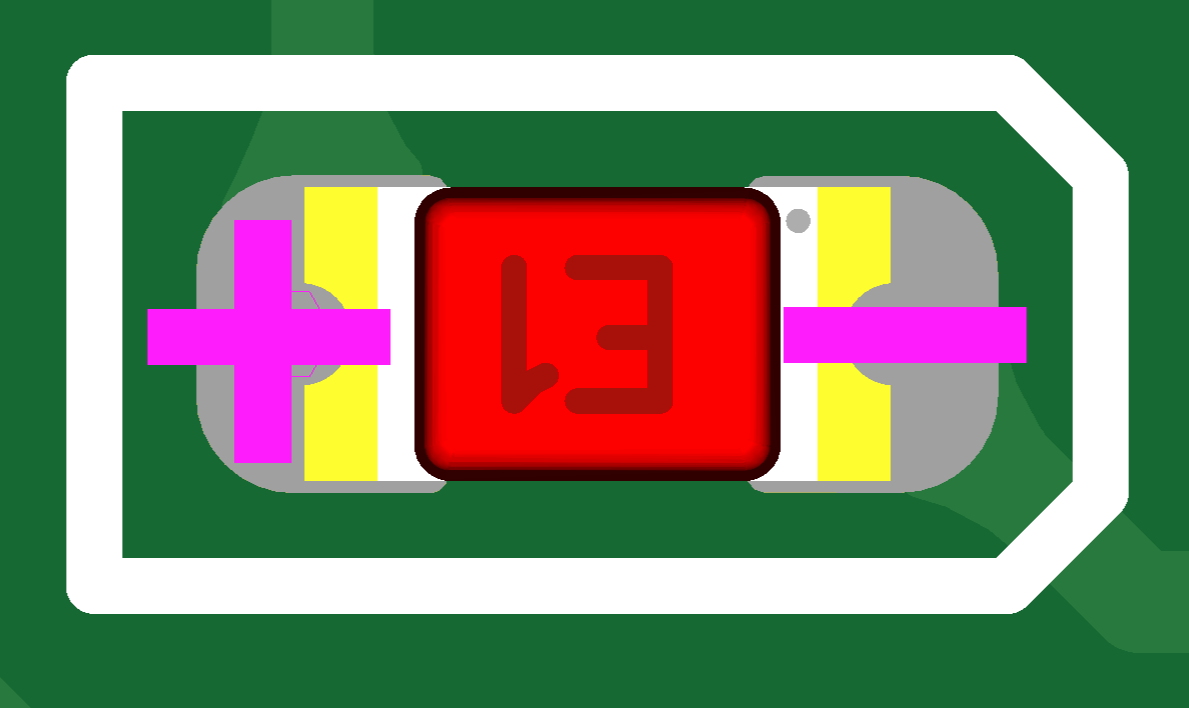

那么贴片时最终判断标准只是下图中粉色的 + - 号吗？

上贴片机时，操作员都是默认二极管编带带孔这边管脚是负极吗？

这个粉色的空心六边形用户不需要考虑吗？


嘉立创EDA
全部评论 默认 最新
UserSupport 官方
2024-08-28 17:59:32 来自广东
回复
目前官方库可能两个方向都有，因为来源规格书就可能有两个方向，所以在使用的时候如果自己换绑封装要特别注意一下，我们计划后续全部只统一一种方向，这样就减少出差几率了
