JD6610是一款简化的USB Power Delivery 3.1 SPR及可编程电源 (PPS) 协议控制器。 它也支持 华为的快速充电协议（FCP），超级充电协议（SCP）、 AFC充电协议和高通的QC 2.0 / 3.0 / 3+充电协议技 术，这些技术专为USB Type-C充电应用而设计，如 电源适配器，壁式充电器，配电盘等。 JD6610监控CC引脚以检测USB-C型端口插入/拔 除。且提供5V至12V的输出电压及9V Prog电压范 围。检测VBUS电压，以实现兼容的连接端口。此外， JD6610还监控USB D+ / D-数据线，并根据不同的 设备要求自动调节输出电压。 其提供3.6V至12V的 输出电压范围。 JD6610支持CV模式，用于电压环路调节的参考电 压，以在高精度控制应用中提供恒定电压的调节。

特色

● 支持 USB Type-C、USB PD 3.1 SPR 及 PPS 功能

●

VBUS 电压范围 5V 至 12V 及提供 9V Prog 电压

●

USB Type-C 支持最大 3A 电流

● 支持 USB BC 1.2 協議

● 支持 Apple 2.4A 充電

● 支持高通 QC 2.0/3.0/3+協議

● 支持華為 FCP/SCP 協議

● 支持 AFC 協議

● 支持 PDO 可选功能和栅极驱动器控制

● 多 USB 端口控制（MPC）应用

● 多 USB 端口应用支持降功率

● 支援恒定电压(CV)的调节

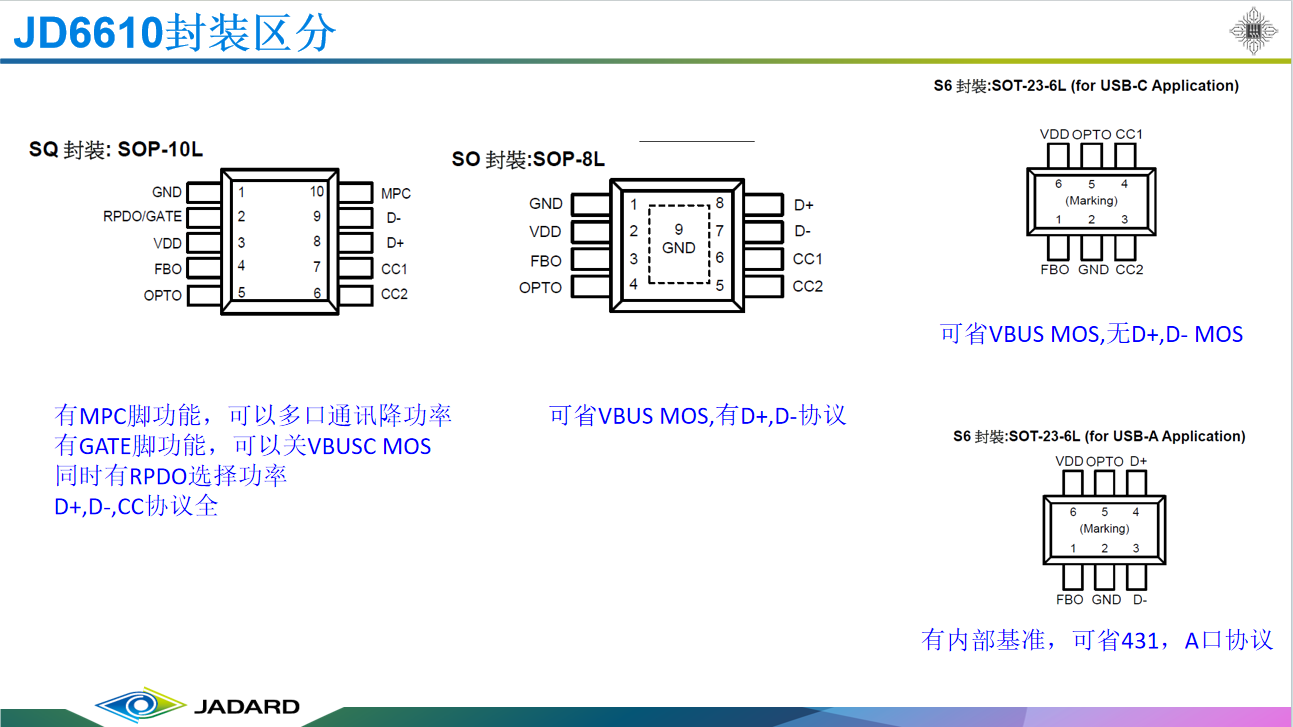

● 提供 SOP-10L、SOP-8L 和 SOT-23-6L 封装

应用

●墙壁适配器

●车载充电器

●电源板

●USB 电源输出端口
