ADS1220是一款高精度24位模数转换器（ADC），在测量小型传感器信号的应用中，它提供了许多集成功能，以降低系统成本和元件数量

该设备具有两个差分或四个单端输入通道，通过灵活的输入多路复用器（MUX）实现，具有低噪声、可编程增益放大器（PGA）、两个可编程激励电流源、电压参考、振荡器、低侧开关和高精度温度传感器。

该设备可以高达2000次/秒的数据速率进行转换，单周期即可完成稳定。在20次/秒时，数字滤波器可同时提供50 Hz和60 Hz的抑制功能，适用于工业环境中的嘈杂应用。内部PGA可提供高达128 V/V的增益。该PGA使ADS1220非常适合测量小型传感器信号的应用，例如电阻温度检测器（RTD）、热电偶、热敏电阻和电阻桥传感器。该设备支持测量伪差分或全差分信号，当使用PGA时。或者，设备可以配置为绕过内部PGA，同时提供高输入阻抗和高达4 V/V的增益，以实现单端测量。

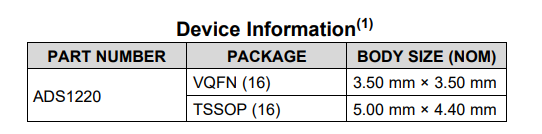

在PGA禁用时，该设备在占空比模式下的功耗低至120 µA。ADS1220提供无引线VQFN-16封装或带引线VQFN-16封装。它采用TSSOP-16封装，工作温度范围为-40°C至+125°C。

1特点

•低电流消耗: 在占空比模式下低至120μA (类型)

•宽电源范围: 2.3 V 至5.5 V

•可编程增益: 1 V/V 至128 V/V

•可编程数据率: 最高2kSPS

•高达20位的有效分辨率

•使用单周期设定数字滤波器在20SPS 下同时抑制50Hz 和60Hz 的噪声

•两个差分或四个单端输入

•双匹配可编程电流源: 10μA 至1.5 mA

•内部2.048-V 参考: 5 ppm/° C (类型)漂移

•内部2% 精确振荡器

•内部温度传感器: 0.5 ° C (类型)精度

• SPI 兼容接口(模式1)

•封装: 3.5-mm × 3.5-mm × 0.9-mmVQFN2

应用

•温度传感器测量:

-热敏电阻

-热电偶

-电阻温度探测器(RTD) : 2-、3-或4线类型

•电阻桥传感器测量:-

压力传感器

-应变计

#数模# #数模转换# #模数转换# #称重计# #ADC# #低功耗# -称重秤

•便携式仪表

•工厂自动化和过程控制
