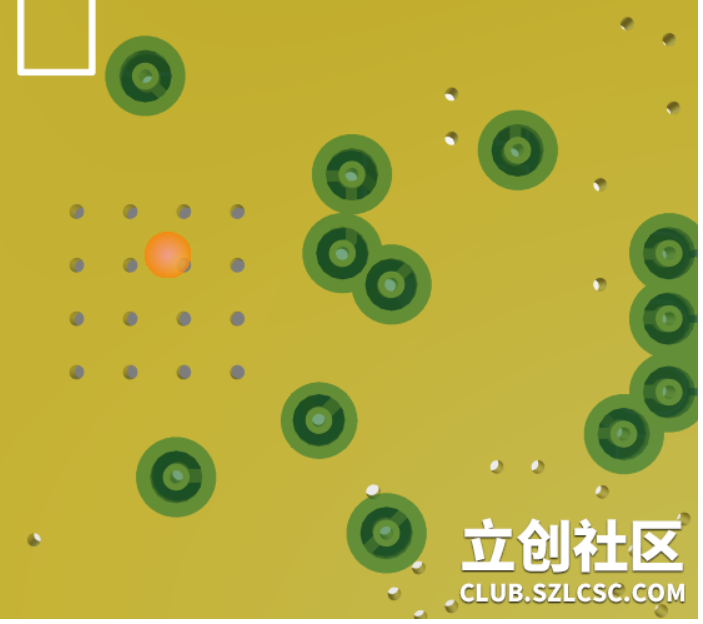

想要底面部分地方阻焊，其余全部露铜。以前在AD里是在需要的地方设置铺铜挖孔，再在阻焊层全铺铜就行。不过在立创里禁止层不能设置到阻焊层去。像图片这种，有其他方法可以实现么0aJ76YGnOD2yjDKslB2a9F7gwR35i6nt11aWCBrS.png

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
UserSupport 官方
2023-08-23 19:28:44 来自未知
回复
铺铜完成后，点击铺铜填充区域，右键转为填充区域，修改层到阻焊层
嘉立创EDA小吴 官方
2023-08-12 15:48:13 来自未知
回复
如果当前是两个填充元素，可以用布尔运算减去重叠区域
没有更多啦~
