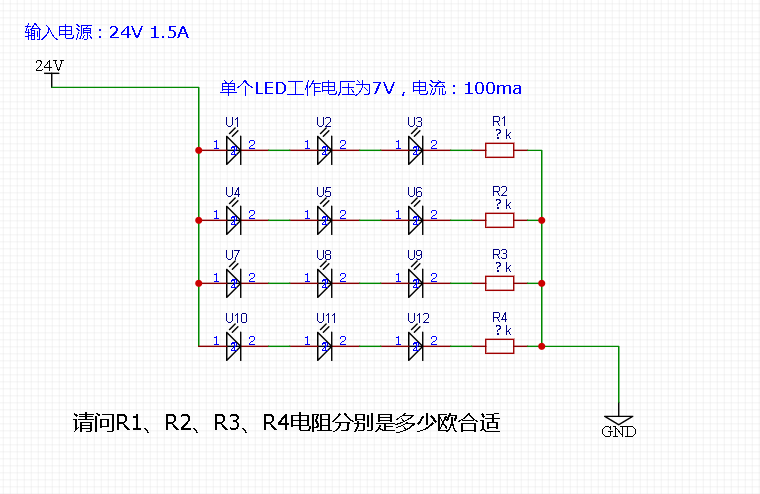

求教关于LED加电阻的计算

置顶

精

活动

(24v-7v*3)/100ma=30

使用电压点亮发光二极管时，需要串联限流电阻，使发光二极管的工作电流在正常范围之内。如下图为点亮一个LED发光二级管，该发光二极管的压降一般为2V左右，若使发光二极管的工作电流为10mA，则限流电阻R的计算方法：R=(VCC-2V)/10mA，若供电电压VCC为5V，则R=(5V-2V)/10mA=300Ω，若供电电压VCC为12V，则R=12V-2V)/10mA=1000Ω。 若多个发光二极管串联时，单个二极管压降不变，其总压降为单个二极管压降的N倍（N为串联发光二极管的个数），如下图，点亮三个串联的发光二极管，3个二极管的总压降约为6V，电源电压必须大于6V，限流电阻R=(VCC-6V)/10mA，若供电电压为12V，则R=(12V-6V)/10mA=600Ω。
