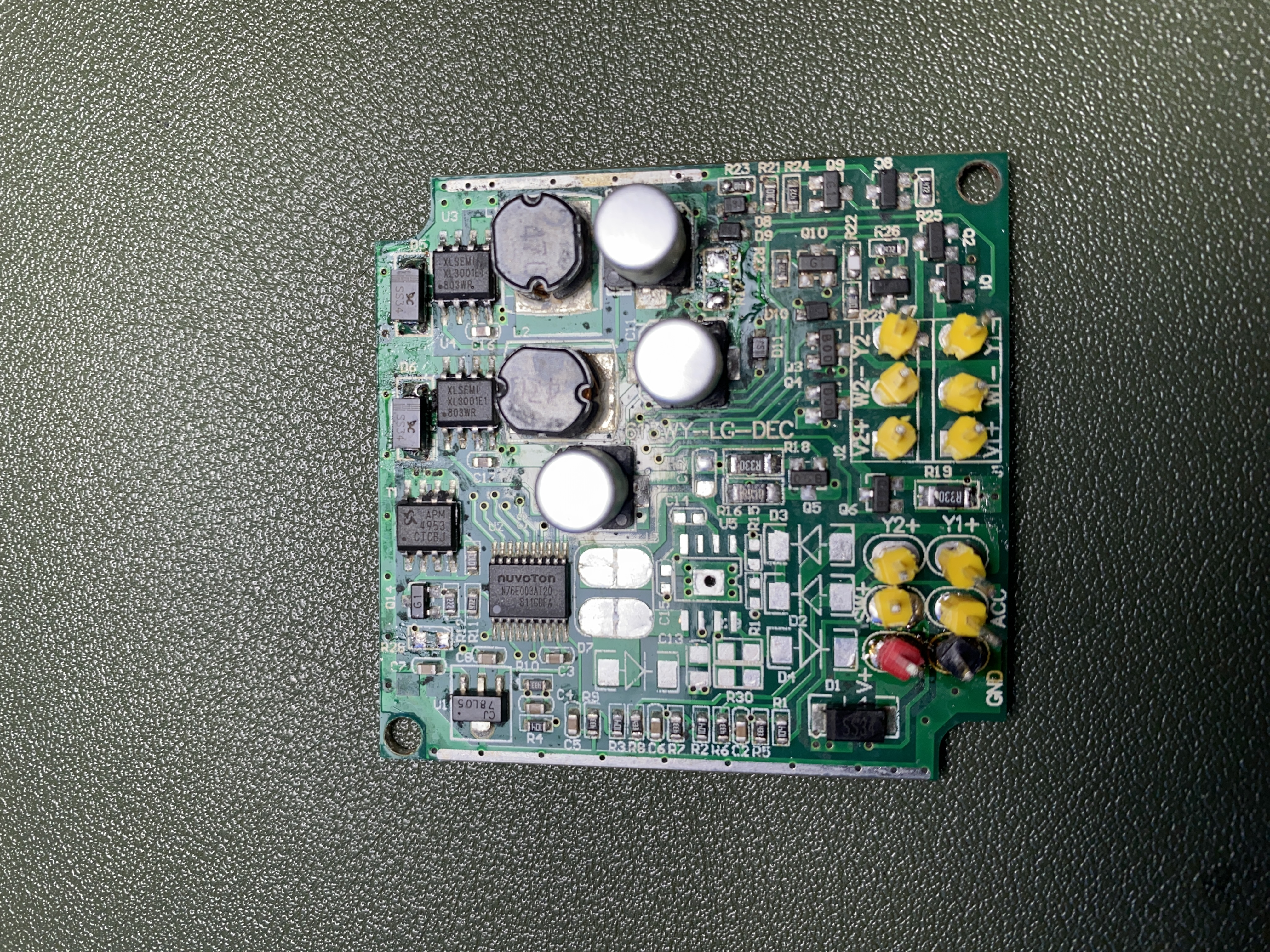

这是一个LED灯板，红色针脚12V输入，经过二极管然后过孔走底面敷铜到达APM4953

左侧位置78L05输出5V给主控供电，我检查了一圈，没有找到12V如何到达78L05

麻烦大佬们帮看看应该怎么找到12V输入位置

黄色圈圈位置的边上有一个过孔，正好打在底面12V输入的敷铜上，但是我打表测量并不通

（还有一个现象，我拆除了78L05附近芯片以及APM4953，G1三极管，然后通电测量黄色触点电压，他会缓慢增长，电压从很小电压一直往上增长，撤走万用表后立即恢复，再次测量依旧从很小电压增长）

\n#PCB布局与走线#
#PCB布局与走线#
嘉立创EDA
全部评论 默认 最新
45G5kp397m
2023-09-18 13:53:16 来自未知
回复
这边建议你把pcb或者原理图放出来，感觉像是过孔太小了，或者是有些地方短路了和你的12V相连的地方，你的描述看不来是哪的问题
1fNZ60U0UP 作者
2023-09-19 14:12:44 来自未知
回复
感谢回复，我找了一圈确实没找到12V是怎么连接78L05的。。。 没有原理图就一个板子，车子用的日间行车灯控制板 最后我去到背面右上角的那个白色过孔，拿小刀刮开上了点锡，也不知道是这个位置接触不良还是什么啥的
