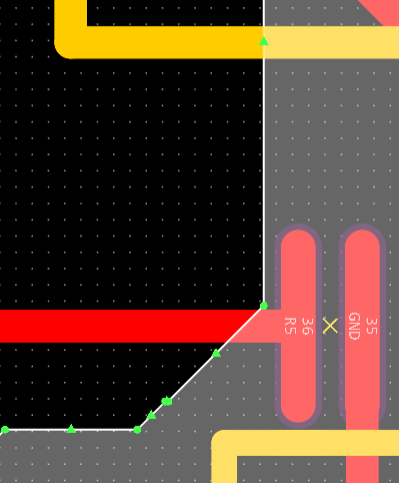

比如说，我本来设置了GND网络的安全距离是15mil，但是在STM32单片机这因为引脚间距小于15，所以我画了一块约束区域，并设置该区域的安全间距为6mil。但是运行DRC，还是报错。根据软件的提示“规则分配优先级为：区域规则>网络-网络规则>网络规则，不同图元设计规则冲突时，将依据优先级取优先级高的值”，区域规则的的优先级应该高于网络规则啊，为什么不行？期待答复~


\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
EDA支持小叶
2023-10-04 09:40:02 来自未知
回复
麻烦文件发过来看看 ，2.1.33版本测试没复现出来
