最近开始全面转向LCEDA了,但是几天的使用下来还是感觉有些不跟手。有几个小建议

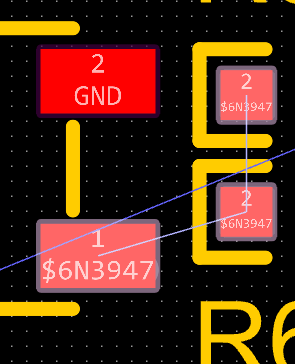

1、画了新线以后这种无连接的线不会自动删除(重新改线的时候偶尔可以自动删除)


2、在有些情况下靠鼠标是没法精确对齐的,建议增加按方向键细调位置的功能


3、高亮网络是否可以有突出显示的菜单?现在这样器件多了就很难看到了


\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
2023-10-26 23:54:49 来自未知
对齐按空格
UserSupport 官方
2023-10-13 09:54:06 来自未知
3、高亮网络是否可以有突出显示的菜单?现在这样器件多了就很难看到了 这个你可以用shift+s,和AD一样,或者右键高亮网络,或者改一下主题透明度等
spadger
2023-10-10 12:39:44 来自未知
方向键精确对齐这个确实是刚需,希望LCEDA能提供
嘉立创EDA小七 官方
2023-10-10 13:57:51 来自未知
感谢您的反馈以及建议,已进行提交建议。
p3Qofpb2kA 作者
2023-10-12 08:48:10 来自未知
[骷髅]逼死强迫症,为了对齐一直把栅格切来切去
UserSupport 官方
2023-10-13 09:50:01 来自未知
是点击一个导线段,用方向键移动这个导线段使其可以拉直对齐是吧
109876vV369Z
2023-10-30 17:19:16 来自未知
是的,器件、过孔也是。有时候需要精确对齐或者定位的时候鼠标不太好操作
嘉立创EDA小七 官方
2023-10-10 11:33:23 来自未知
1.在顶部菜单打开移除回路功能。如图一 3.在左边菜单栏选择网络。如图二Q4o99KG0fJNi1S39z8gM3luVgSWq88BbcWnzlCdA.webp
p3Qofpb2kA 作者
2023-10-11 15:09:15 来自未知

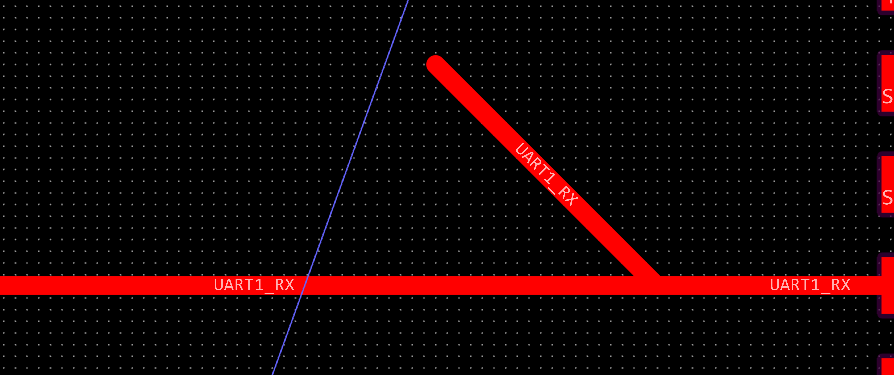

不是不能删除,是偶尔可以偶尔不行,而且两条线它会删除我后面画的那一根,建议删除的时候按修改的时间戳来判断删除哪一根,毕竟后面画的大概率是因为之前的画的不好
UserSupport 官方
2023-10-13 09:50:52 来自未知
我们后面会支持这种天线形式的线段移除,会提供选项的方式,类似AD的remove attenna
p3Qofpb2kA 作者
2023-10-10 11:22:38 来自未知

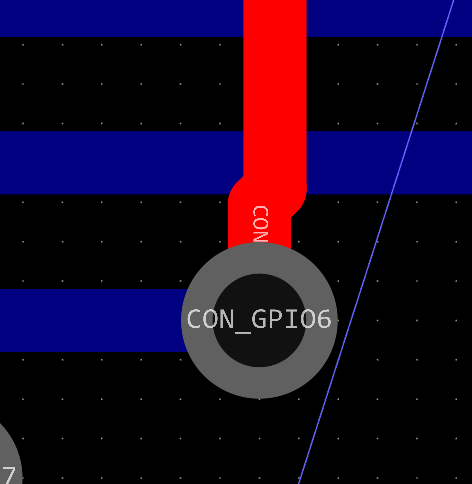

4、在已经锁定的芯片下面布线的时候还是会触发到锁定的芯片,建议改成双击才能触发锁定的芯片
UserSupport 官方
2023-10-13 09:52:26 来自未知
这个你可以在过滤面板取消元件的勾选,我们的锁定只是不允许移动位置,但是是可以选中的,否则锁定后都不能选中就变得很麻烦,以后可能会考虑提供一个选项,锁定后是否允许被选中
小小明
2023-10-19 10:10:24 来自未知
可以理解为,元件锁定了就表示这个元件已经定局了,不需要再编辑了,它就不应该影响其他“邻居”的操作。而我经常遇到的是,我需要调整该锁定元件范围内的其他元素(导线、过孔、器件等)都会触发到这个已经锁定了的元件,导致操作无法进行。
109876vV369Z
2023-10-30 17:18:20 来自未知
AD的是锁定以后不会被选中,但是在器件的范围内双击可以触发选择
UserSupport 官方
2023-11-01 19:27:12 来自未知
忘记了,我们的过滤面板有锁定和不锁定的选中功能
