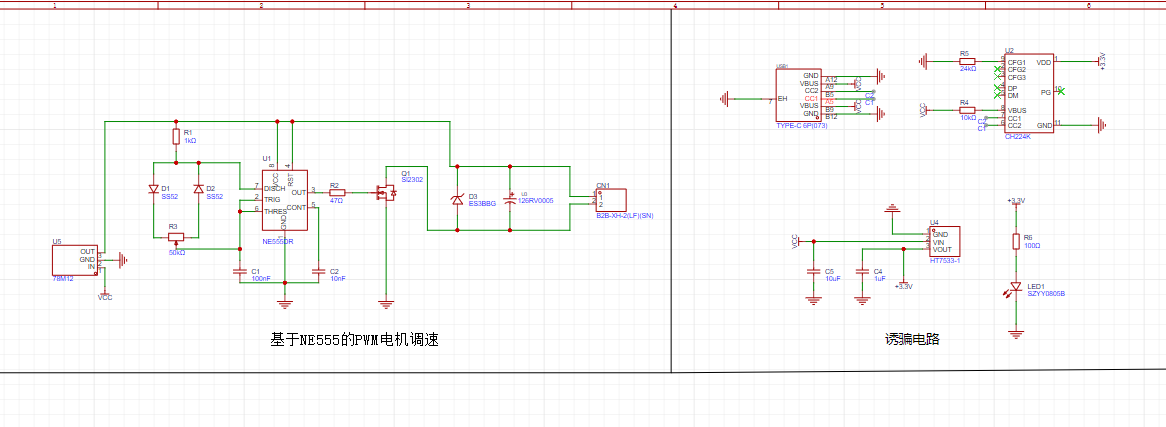

用的是小米的67W充电头，打算诱骗12V的电压驱动一个风扇，目前板子焊出来之后怎么测量都是只有5.2V的电压输出，哪里出了问题！！！！求大佬帮忙分析！


\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
牧尘
2023-10-31 09:31:32 来自未知
回复
您这边好像接错了，目前您使用的是TYPE-C-6P，并没有USBDP、DM数据线，这时需要短接芯片的DP和DM，具体参数建议查看数据手册，您的VDD接的好像也不是很对，按照数据手册说描述是需要加入电容和串联电阻到VBUS的
努力赚钱养小卢 作者
2023-11-01 13:51:48 来自未知
回复
晚上回去我看看
努力赚钱养小卢 作者
2023-11-01 13:51:56 来自未知
回复
谢谢
876543gG576F
2023-11-02 09:31:36 来自未知
回复
你是对的，
876543gG576F
2023-11-02 09:32:05 来自未知
回复
datasheet上有详细介绍的[呲牙]
