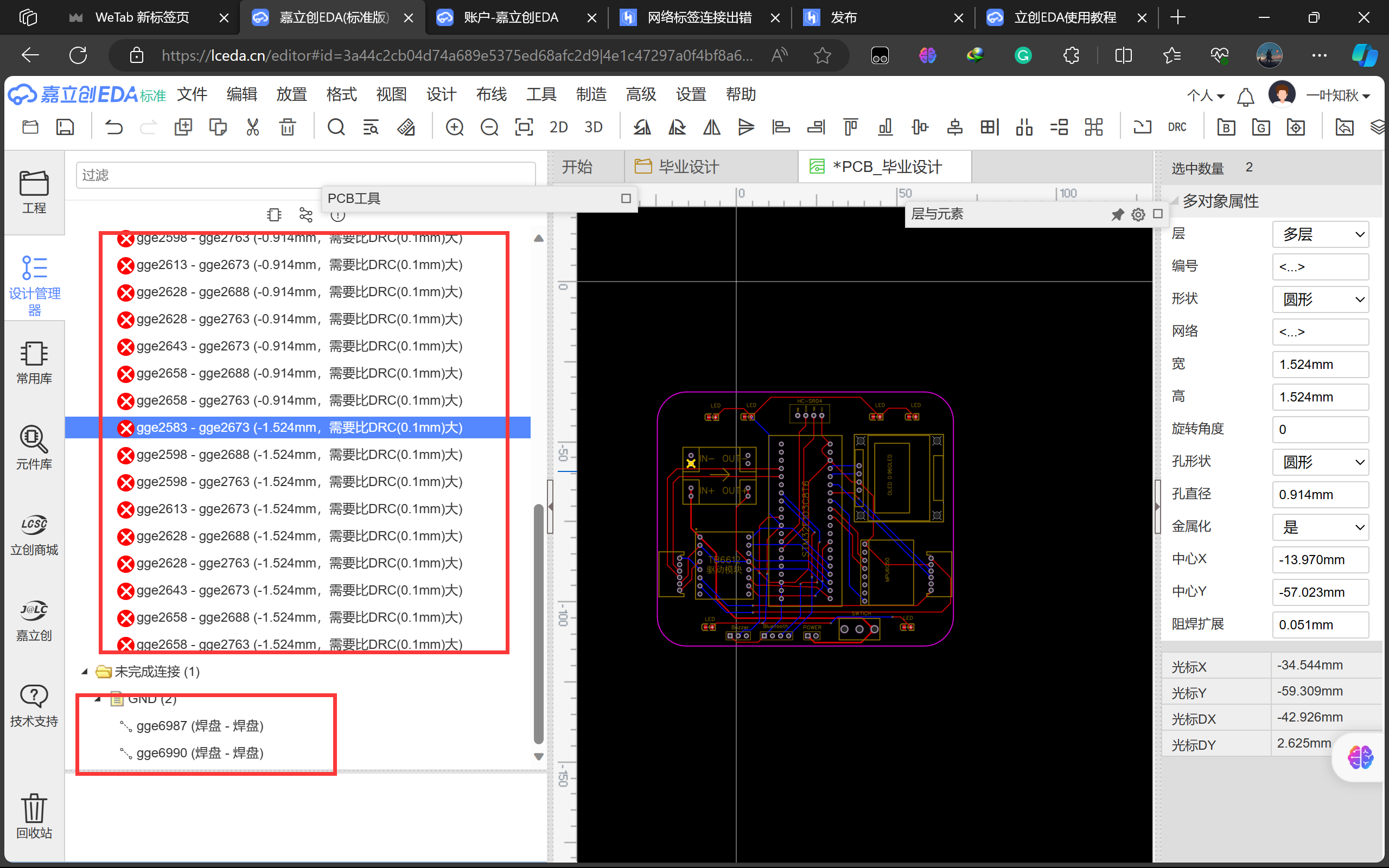

问题一：第一个框框是表示低于DRC的标准（间距小了）但是我从0.254mm改成0.1mm之后，还是一样的报错，是为什么呢？
问题二：覆铜之后，为什么还是显示GND未连接呢？

\n#PCB布局与走线#
#PCB布局与走线#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA技术支持-小王
2023-11-05 17:02:54 来自未知
回复
先看看是不是这些焊盘下面还有个焊盘，然后间距报错了，铺铜后有些没连上的地方需要用导线连接，有些铺铜被隔开了，没连上
