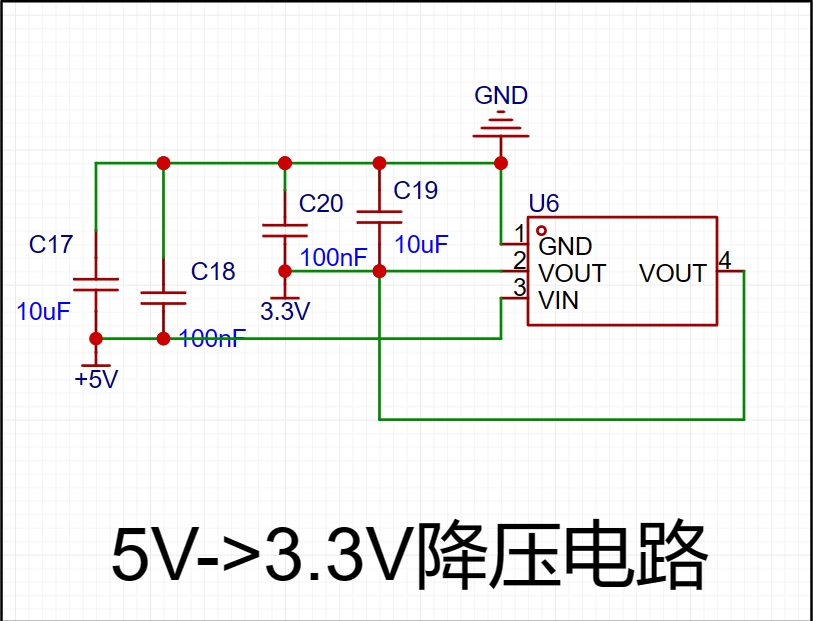

本人小白，跟着教程学习绘制降压电路，但是新的器件和教程中的不一样，VOUT2、VOUT4是左右的。

不知道这样调整对不对，

1. 线能否交叉（好像是可以）

2. 3.3V能不能被圈起来？

感谢~

\n#原理图设计#
#原理图设计#
嘉立创EDA
全部评论 默认 最新
9U4859H66b
2024-01-19 12:42:19 来自未知
回复
本人小白，想请教一下，这里的电容都是普通电容吗，接ASM1117没有用坦电容有没有问题呀？
321098mM975c
2023-11-16 14:16:14 来自未知
回复
原理都对，但是元件摆放看着很别扭，建议多看看别人怎么画的，按照大家通用的习惯来
8FtkaA41Jx
2023-11-14 11:35:32 来自未知
回复
aaa
321098bB223i
2023-11-10 15:43:13 来自未知
回复
按流向来比较舒服
二黑
2023-11-09 20:07:08 来自未知
回复
画的有点丑，建议输入放在左侧，就是+5V（VIN），输出放在右侧+3.3V（VOUT)，地放在下面。规范化之后方便后面阅读，面对复杂的电路也好分析。
牧尘
2023-11-09 11:35:20 来自未知
回复
看起来好像没有问题，但不建议这样处理，推荐您两种处理方法： 1、您将输出电容放置在4角位置，然后2角输出通过网络标签进行连接 2、您点击器件，选择鼠标右键，选择编辑符号，对引脚位置进行移动修改，修改成方便布局的样式，只要您不动引脚的具体属性，只是修改符号，是不会有问题的
876543mM872I 作者
2023-11-09 13:59:35 来自未知
回复
谢谢，懂了
