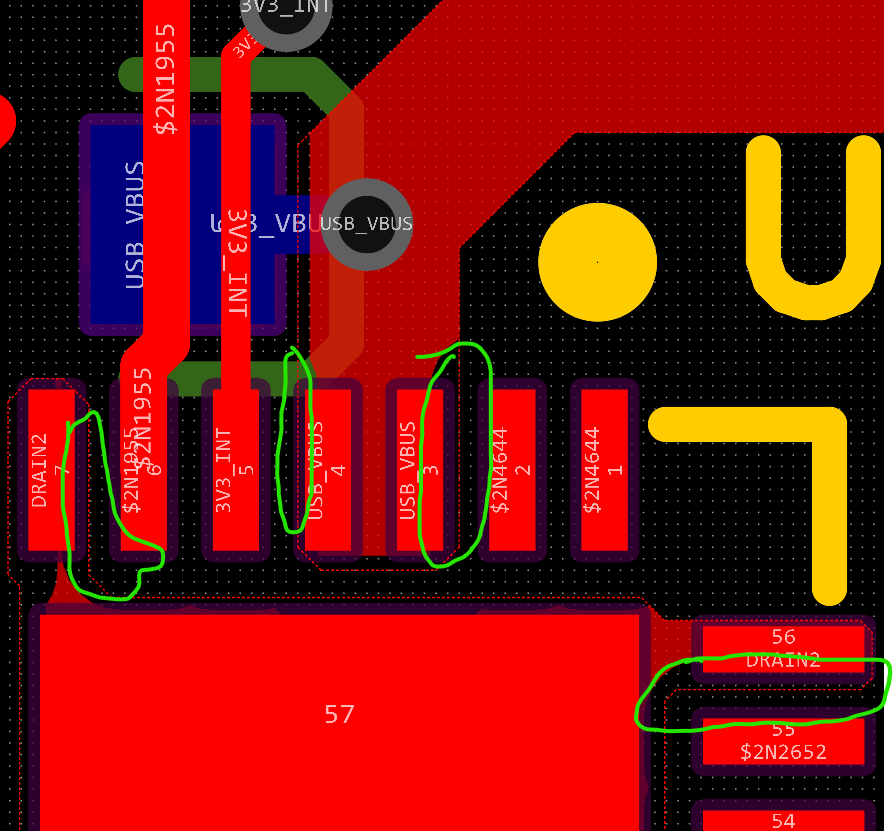

各位师傅，请问这个该怎么设置才能让铜皮不避让这么多。


\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA-小庞
2023-11-10 09:07:51 来自未知
回复
您好，在铺铜填充那里选择制造优化为否试一下
Xavier 作者
2023-11-10 20:02:15 来自未知
回复
您好，按照此方法处理后依然是有很大避让，该器件的pin间距为0.4mm。
Xavier 作者
2023-11-10 20:23:13 来自未知
回复
您好，通过调整缩小网络间距，问题已解决。
