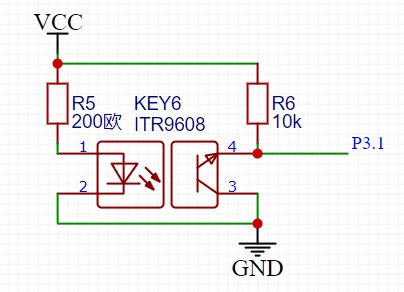

想用ITR9608槽型光耦合器接STC89C85做电机转速计数器，单片机接到P3^1脚，高电平触发。接上以后，无论有无遮挡，P3.1端无输入。使用万用表测量，P3.1端口电压无变化。

\n#电路设计与技巧#
#电路设计与技巧#
嘉立创EDA
全部评论 默认 最新
pkoko
2023-11-16 10:55:27 来自未知
回复
3，4脚反过来试试呢
109876jK692J 作者
2023-11-14 09:52:27 来自未知
回复
输入电压是5.0V；P3^1输出一直是0V，无变化；R6电阻上的电压是5V，无变化。
Z946633h42
2023-11-16 16:00:04 来自未知
回复
看样子是3脚和4脚反了
Z946633h42
2023-11-14 09:45:06 来自未知
回复
现象记录可以详细一点吗？无输入和无变化，那么是高还是低电平呢？或者绝对电压是多少呢？
