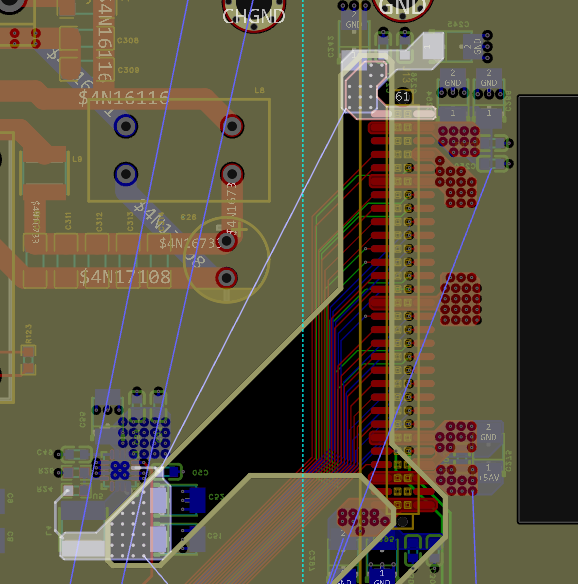

画了个6层板，中间两个內电层用折线画出分割区域，其中一层重建后正常分割了，可以设置电源网络，但另一层画完后重建变为挖空了，没法选中，设置不了网络，这一层折线弯折比较多，是画线的时候要注意什么吗？

另外折线画完后端点修改延长可以和导线一样选择直角、45度等延长吗，现在只能任意角度拉伸过去，不方便调整。


\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
EDA支持小叶
2023-11-18 12:05:08 来自未知
回复
1.选中内电层 右侧栏把保留孤岛改为是 ，就可以选中了 2.只能拉伸导线 不能拉伸折线
