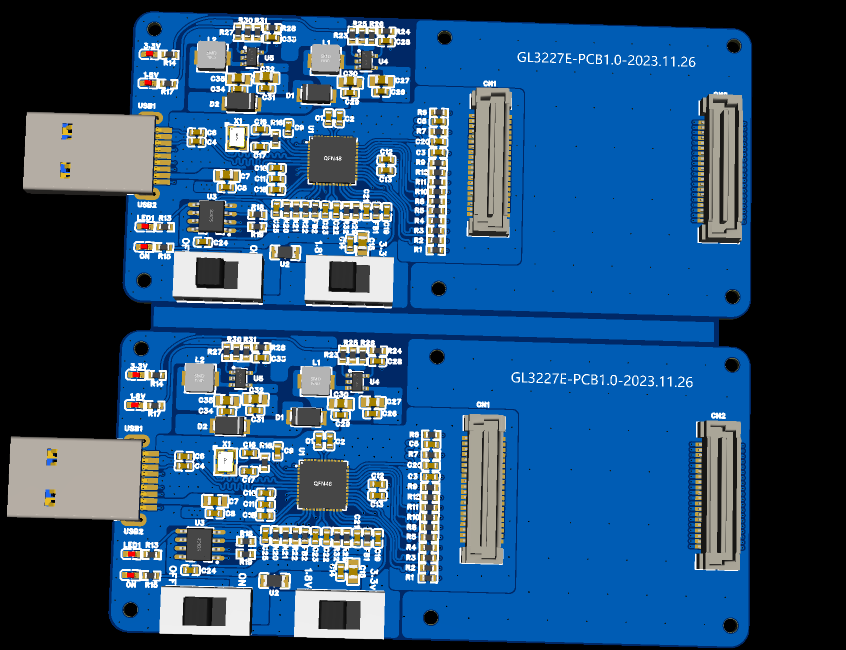

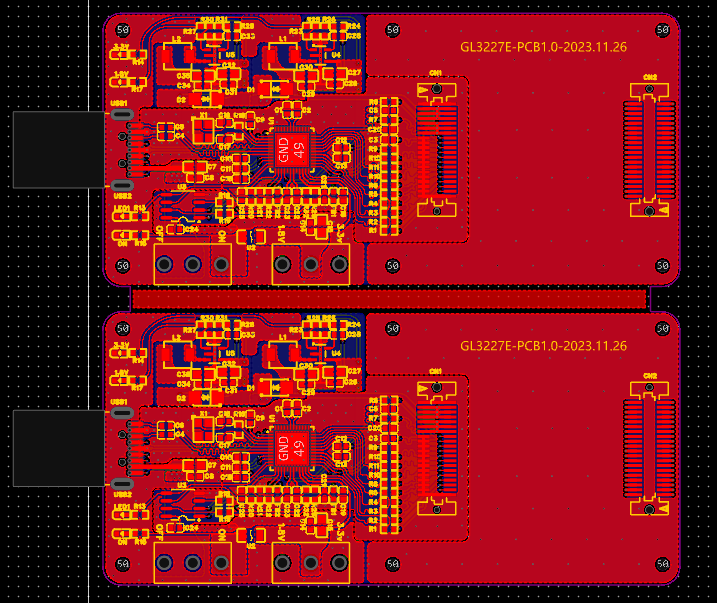

本人新手 画的一张4层板  专业版输出的Gerber文件把USB接口当作板层  USB接口用了两种封装  大神指点一下是哪里不对



Gerber输出文件

PCB

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
UserSupport 官方
2023-11-26 20:24:21 来自未知
回复
这个是沉板封装，你要把USB移入板子内部，仅边沿贴合，封装内部有边框线，和它对接好边框
109876pO302I 作者
2023-11-26 20:32:49 来自未知
回复
换封装应该就可以来吧
嘉立创EDA-莫志宏 官方
2023-11-27 09:55:45 来自未知
回复

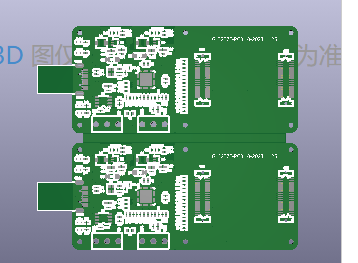

你这样设计没有问题的，生产的时候那个位置不会有板框，USB直接伸出来。可以下载一个专门的gerber预览器查看，嘉立创下单的预览仅供参考哈
UserSupport 官方
2023-11-28 19:56:50 来自未知
回复
具体还是要确认生产稿，不排除会突出生产的情况
109876pO302I 作者
2023-11-30 10:57:58 来自未知
回复
已经解决 在PCB设计里面修改封装 只保留板框位和焊盘 别的删除就可以了
