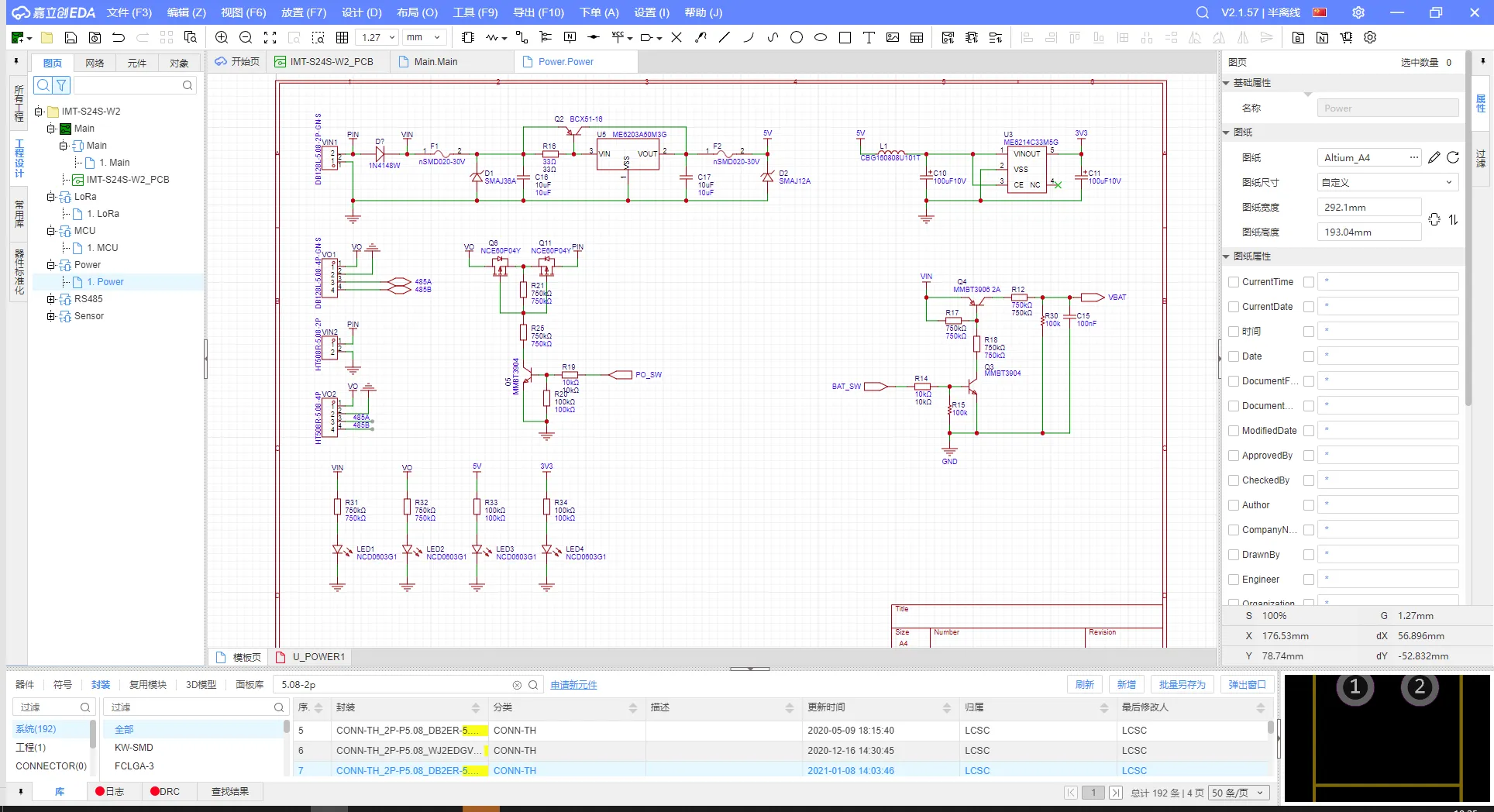

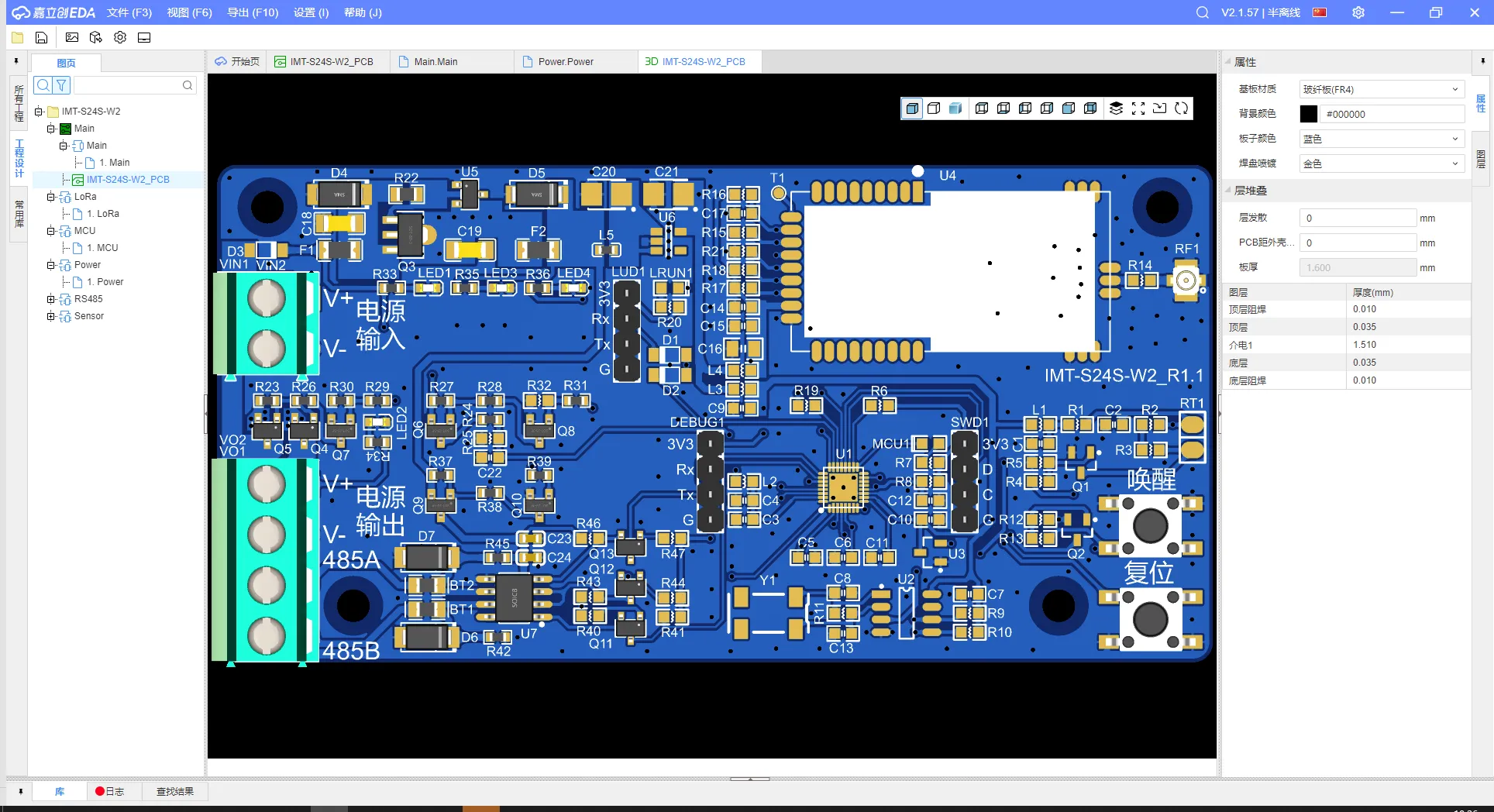

采用复用模块的设计，导入pcb设计完了，后修改部分原理设计，重新导入已有pcb 位号大量变化。怎么解决

\n#电路设计与技巧#
#电路设计与技巧#
嘉立创EDA
全部评论 默认 最新
0ZhfN54711
2024-05-16 10:28:38 来自未知
回复
同问！请问有没有解决？？非常崩溃！甚至原理图显示的位号跟导入PCB的位号还对不上！导出原理图PDF跟PCB的又对的上！不知怎么解决！求教！！！
嘉立创EDA小七 官方
2024-05-16 10:37:49 来自未知
回复
您好，检查符号和封装唯一ID是否一致，如果不一致的话就会导致器件的位号有变。可以使用重置唯一id来更新一下。
891101A
2023-12-03 13:23:39 来自未知
回复
是的，将唯一ID统一改为一样的就行了，我研究了一下，这样是合理的。但是应当能够有个界面将现有ID对应起来并直接更新，这样会好点。
H3M8983a33 作者
2023-12-03 11:57:22 来自未知
回复
有点崩溃，感觉原理图与PCB同步ok的文件，第2天打开就会出现两边不同步。 使用了复用模块设计的原理图。
EDA支持小叶
2023-12-03 09:42:36 来自未知
回复
检查符号和封装唯一ID是否一致，嘉立创EDA是根据唯一ID 来控制符号和封装的匹配的
891101A
2023-12-03 01:10:13 来自未知
回复
自己手动改回去了，就没有差异了，似乎没有办法
891101A
2023-12-03 00:50:41 来自未知
回复
我也遇到则个问题了，理论上应该按照原理图的来更新PCB，可是更新PCB时却认为是删除再新增，新增的器件位号还递增了，希望能解释一下如何操作复用。
96vMQi7w5e
2023-12-04 11:54:52 来自未知
回复
不好说，没碰过
嘉立创EDA小吴 官方
2023-12-04 11:58:35 来自未知
回复
在原理图删除了元件重新放，它的ID会变，所以位置会变是正常的。
