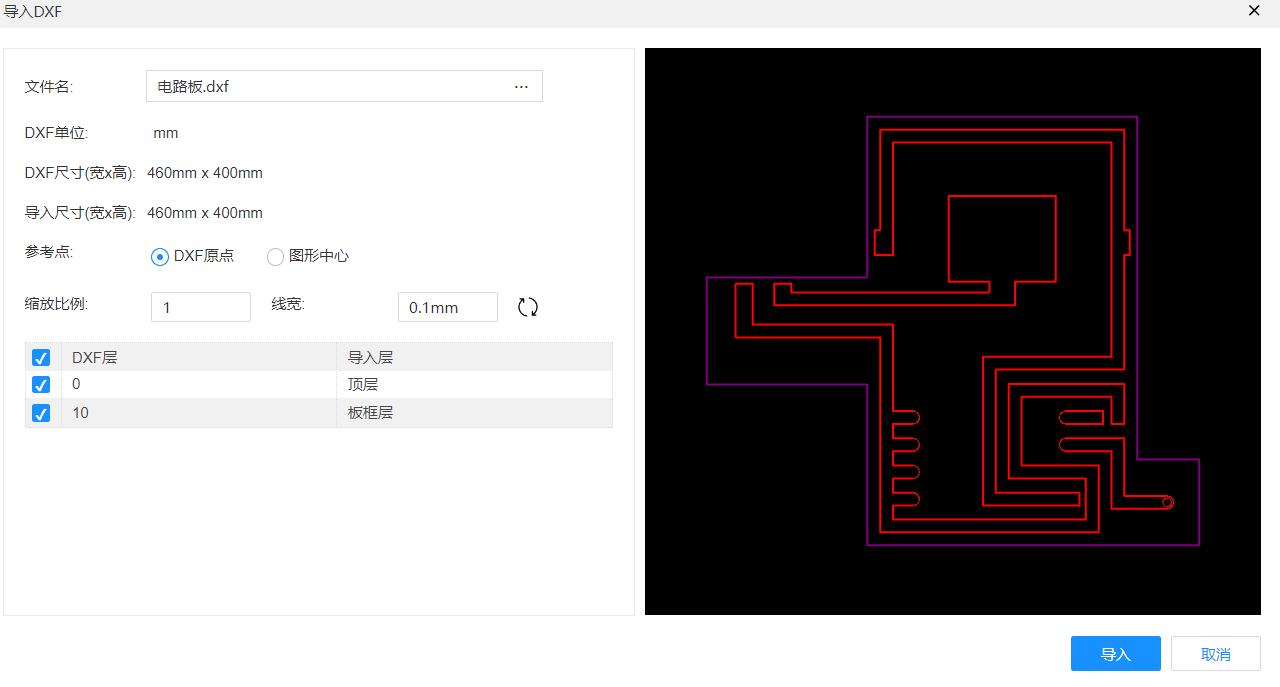

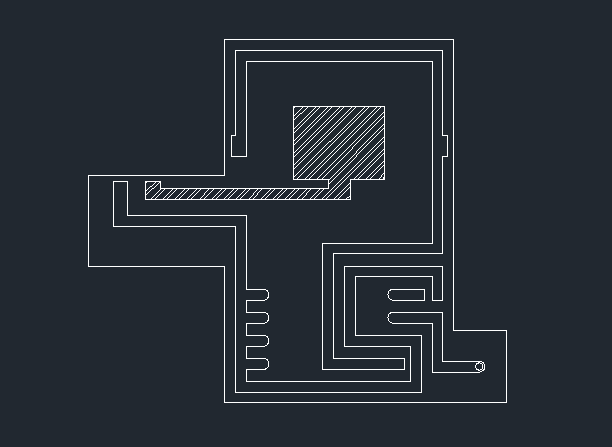

如上图  dxf有部分填充区域 导入到嘉立创edapro版本时  填充特征失效了  需要如何操作？

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA王工
2023-12-04 14:37:39 来自未知
回复
导入DXF都会转成线条，需要手动把你需要转填充的部分转换下
嘉立创EDA小吴 官方
2023-12-04 16:17:08 来自未知
回复
导入后右键转为填充
765432uU512n 作者
2023-12-04 16:24:57 来自未知
回复
好的 谢谢 实验可以了[强][强][强][强][强]
嘉立创EDA小吴 官方
2023-12-04 14:10:04 来自未知
回复
把这个DXF文件发来看看
765432uU512n 作者
2023-12-04 16:14:09 来自未知
回复
链接: https://pan.baidu.com/s/1pVNBhUPvTBsho-EZIXB9TQ 提取码: 1234 复制这段内容后打开百度网盘手机App，操作更方便哦 论坛不能上传文件 所以用的网盘
