我有一个USB风扇是可以调两档转速的，风扇的供电电路板能正常工作的时候我测得的输出电压是3.3v和2.75v。

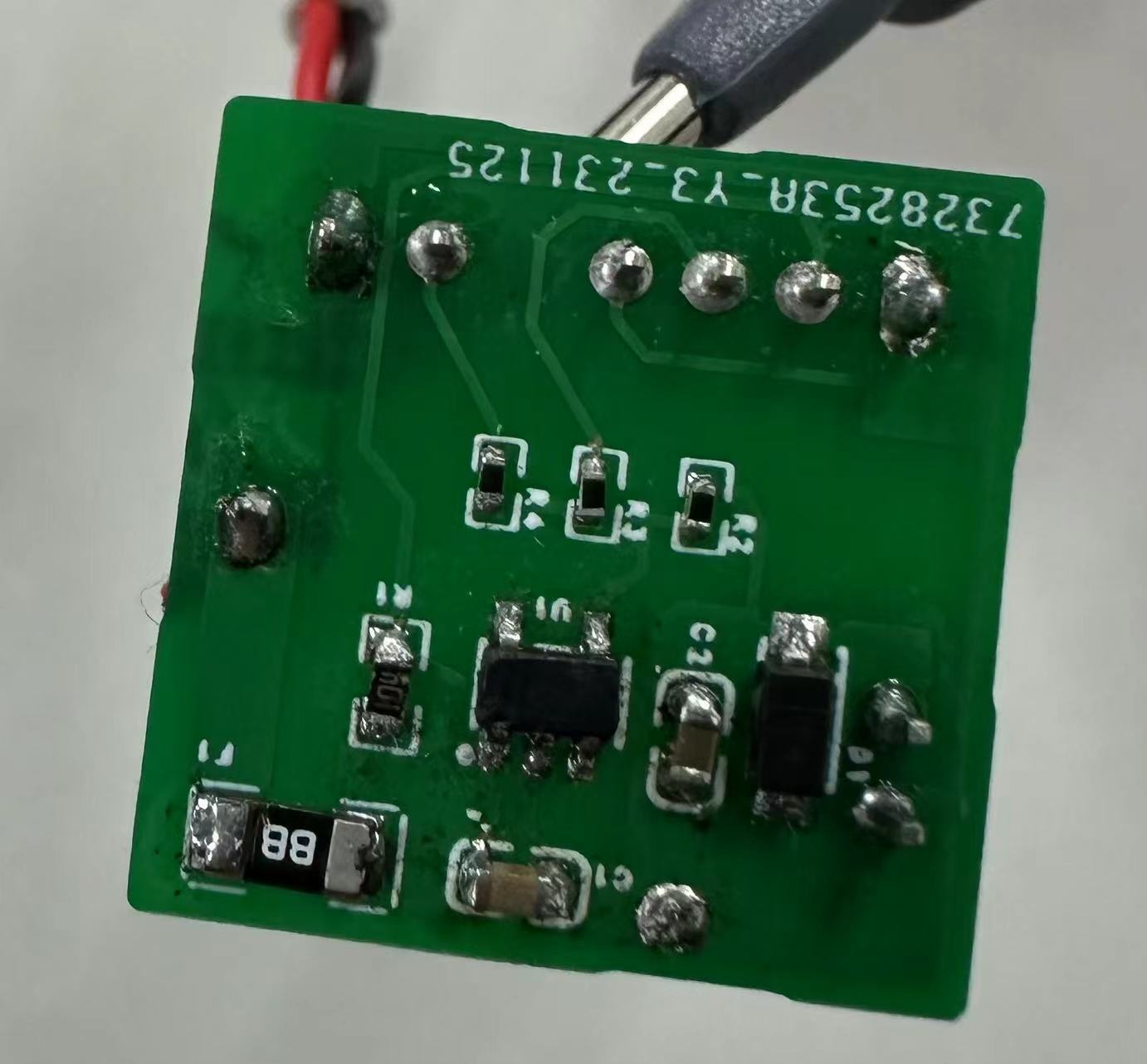

后来供电电路板烧了，我就照着坏的板子自己画了一个新的主板。

但是新主板的输出电压始终是0.6v左右，而且滑动开关也无法控制通电/断电。

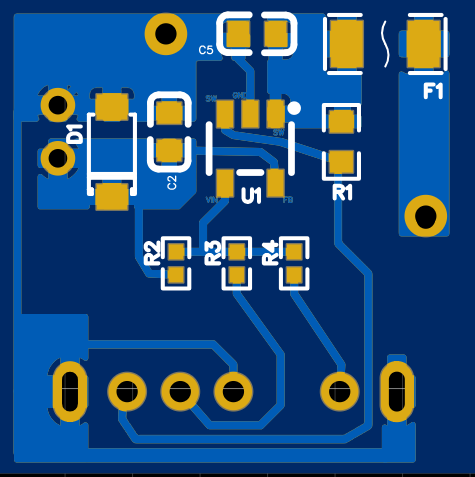

哪位大佬能帮我看看是哪里出了问题，电路板如下：

https://lceda.cn/editor#project_id=9e5d23fe06c04cb895baa40c759aa0a9

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
那个Andy
2023-12-07 15:05:24 来自未知
回复
U1用错了，都没有电感，引脚也接错。原件可能用的不是这个芯片，是LDO吧。
74PZ7jrL92 作者
2023-12-07 18:27:46 来自未知
回复
原件上用的是这个芯片，但是我没搜到这个芯片是什么芯片[吓]
那个Andy
2023-12-07 20:30:42 来自未知
回复
我也不知道这个是什么型号，但是同类的我帮你找了一下。https://item.szlcsc.com/97547.html，这个对的上你的图，如果用这个的话，中间档位应该是2.7V，右边挡位就大概3.8V，不是3.3V。要右边也是3.3的话要改大R4到17.8K左右。另外这个芯片最大400mA输出，风扇功率不能太大。
74PZ7jrL92 作者
2023-12-08 08:50:48 来自未知
回复
十分感谢！[抱拳]我试试看好不好用！
96vMQi7w5e
2023-12-07 10:40:29 来自未知
回复
反馈电路是不是没做。可以通过2个电阻调节想要输出的电压，那个FB脚，直接接电容
二黑
2023-12-07 08:52:18 来自未知
回复
原理图截个图啊
74PZ7jrL92 作者
2023-12-07 18:16:49 来自未知
回复
不会画，现在这个板子是照着坏掉的pcb做的[呲牙]
lWD6R9P877
2023-12-06 17:00:55 来自未知
回复
电路图打不开，显示没有权限
74PZ7jrL92 作者
2023-12-06 17:12:01 来自未知
回复
还在审核中，我把你添加到成员里了。 麻烦你帮忙看看什么问题！感谢！！[抱拳]
