当「顶层」和「板框层」有完全相同的线条时, 此时选择顶层的线条并转换为敷铜区域后, 板框层的线条会自动消失.



\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小吴 官方
2023-12-11 12:02:27 来自未知
回复
没有复现出来，是只有当前工程会吗？
HP8gh36TY6 作者
2023-12-11 12:27:08 来自未知
回复
都会的, 能100%复现, 其中的一个层的线是通过复制粘贴另一个层产生, 另外线段是个矩形并且「添加圆角」. 我已重新详细录制复现GIF动图,见最新编辑后的帖子.
嘉立创EDA小吴 官方
2023-12-11 14:15:12 来自未知
回复
切换这里看下是否有板框层
HP8gh36TY6 作者
2023-12-11 14:29:21 来自未知
回复
没有....
HP8gh36TY6 作者
2023-12-11 14:41:19 来自未知
回复
大概知道问题了, 在选择顶层线条转为敷铜时,要先把板框层隐藏掉再把顶层线条转敷铜后, 再把板框层显示出来就不会丢失板框层. 看上去是如果不先把板框层隐藏掉, 直接在顶层框选所有线段, 会把顶层和板框层的所以线段都会同时选上, 此时转敷铜 就相当于把板框层和顶层的线都转敷铜, 所以表现为「板框层原来的线段都不见了」
嘉立创EDA小吴 官方
2023-12-11 15:08:00 来自未知
回复
所以实际是有板框存在，只是被隐藏了是么？但是上面截图不是显示没有板框么？
HP8gh36TY6 作者
2023-12-11 15:51:41 来自未知
回复

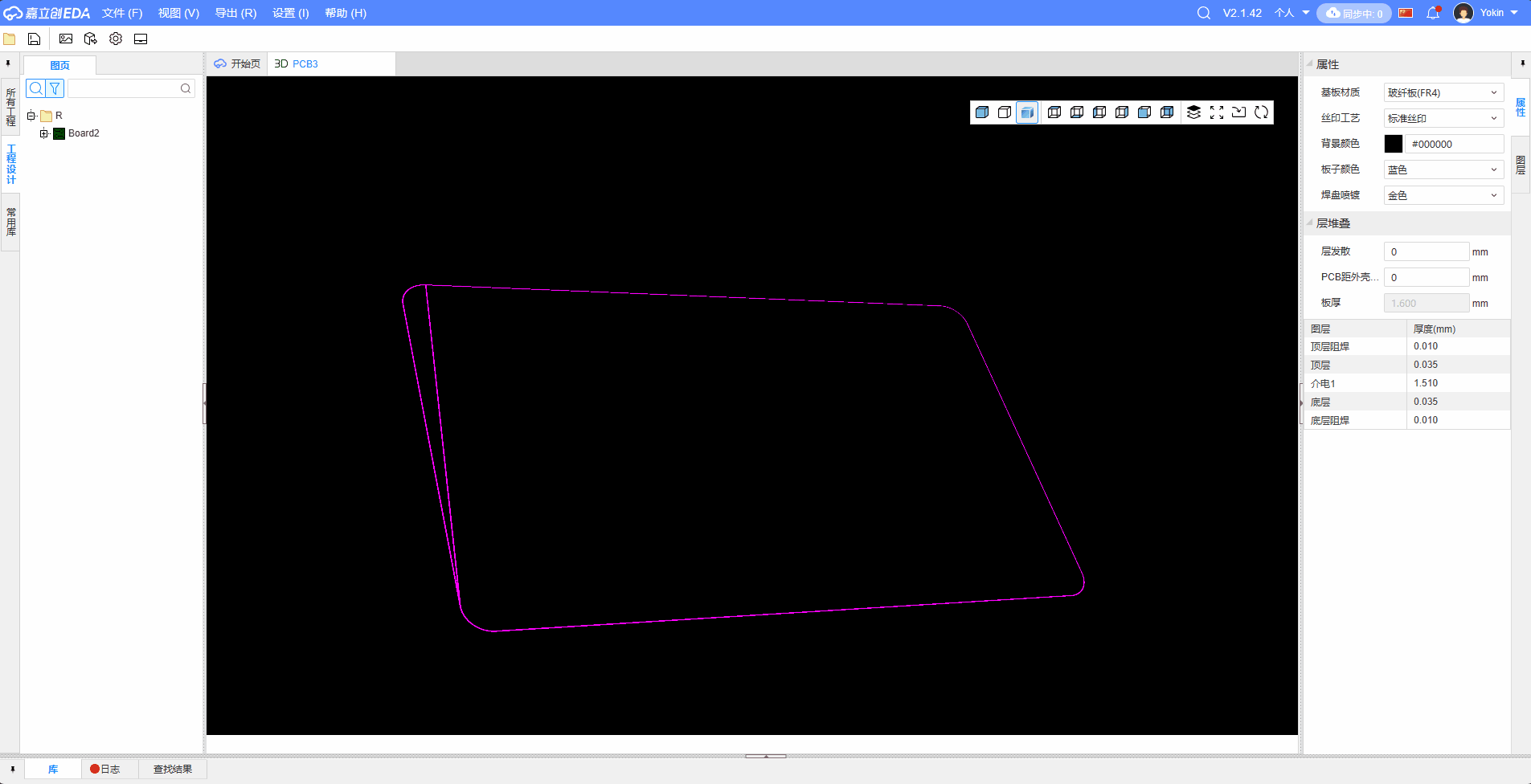

「所以实际是有板框存在，只是被隐藏了是么？」不是这样的. 如果在转敷铜前没有先手动把板框层隐藏, 就直接在顶层框选全部线段转敷铜,则板框层是会直接丢失的(不是被隐藏,是丢失,如截图所示); 只有先隐藏板框层然后转敷铜,最后在取消隐藏这样板框层才不会「丢失」.
嘉立创EDA小吴 官方
2023-12-11 16:02:46 来自未知
回复
正常的，因为没有隐藏起来的话，框选是全部元素，一起转了铺铜。可以看右边属性显示选中了几个元素。
HP8gh36TY6 作者
2023-12-11 16:30:50 来自未知
回复
好吧, 了解. 不过我有点困惑的是: 当多个层有同样的线段时, 单击鼠标默认「只会」选择当前层的(也没出现选择框让用户选择到底是需要哪一层的线段), 但是框选时又会选择「全部」层的所有线段, 这2个表现不一致, 让人有点烦躁.
嘉立创EDA小吴 官方
2023-12-11 16:46:22 来自未知
回复
框选是框选全部碰到的元素，单击是选择单前在前面的元素。
