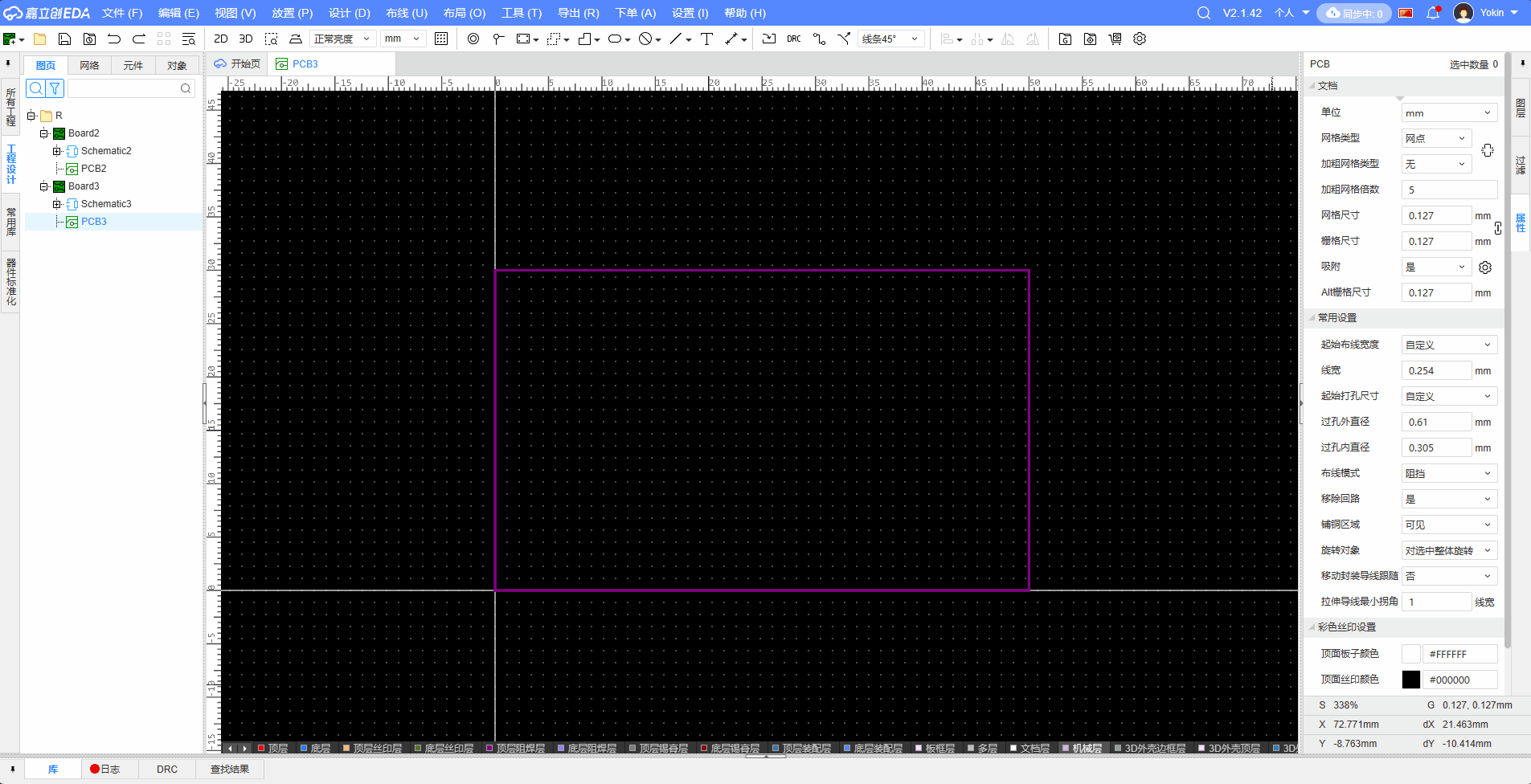

选择板框层的一个矩形(通过line一条边一边画出来), 然后选择「添加圆角」, 添加完后在3D图示界面会产生有一条斜着的多余的线. 该多余的线是实际存在的(导出的gerb文件中会有该线段,而在2D界面的板框层不一定会显示该多余的线段)





\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小吴 官方
2023-12-11 15:22:14 来自未知
回复
这个问题您还能重现出来吗？我现在重新试又没有这个问题了。
HP8gh36TY6 作者
2023-12-11 16:44:50 来自未知
回复
貌似是好了, 不过有貌似引入了新问题: 当你用4根线段 一根一根地画个矩形出来, 然后添加圆角, 会有1个角没有变成圆角 . 方便加个企业**吗? 这讨论效率有点低, 哈~
嘉立创EDA小吴 官方
2023-12-11 16:51:51 来自未知
回复
可以扫一下二维码联系咨询
嘉立创EDA小吴 官方
2023-12-11 11:47:58 来自未知
回复
复现了这边记录下BUG
