如何确保上下两张平行的板上的元件对齐 ，特别是连接器件进行通讯和供电时，还有的一些元件比如电解电容或者体积比较大的电感会穿过上层板，需要对上层板进行挖孔，有没有这方面的教程，我看大家设计的很多都很完美，但是我不知道怎么实现！

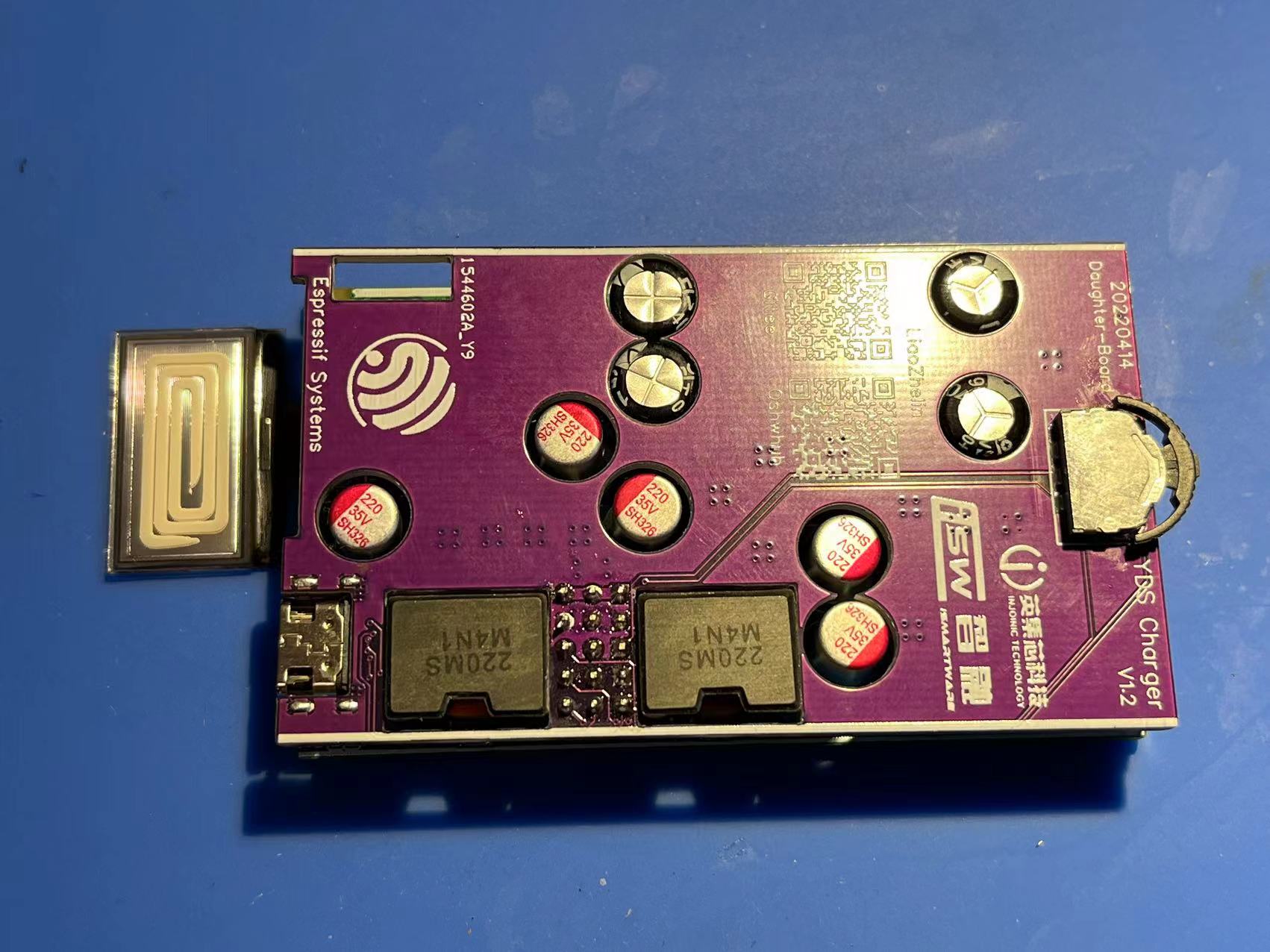

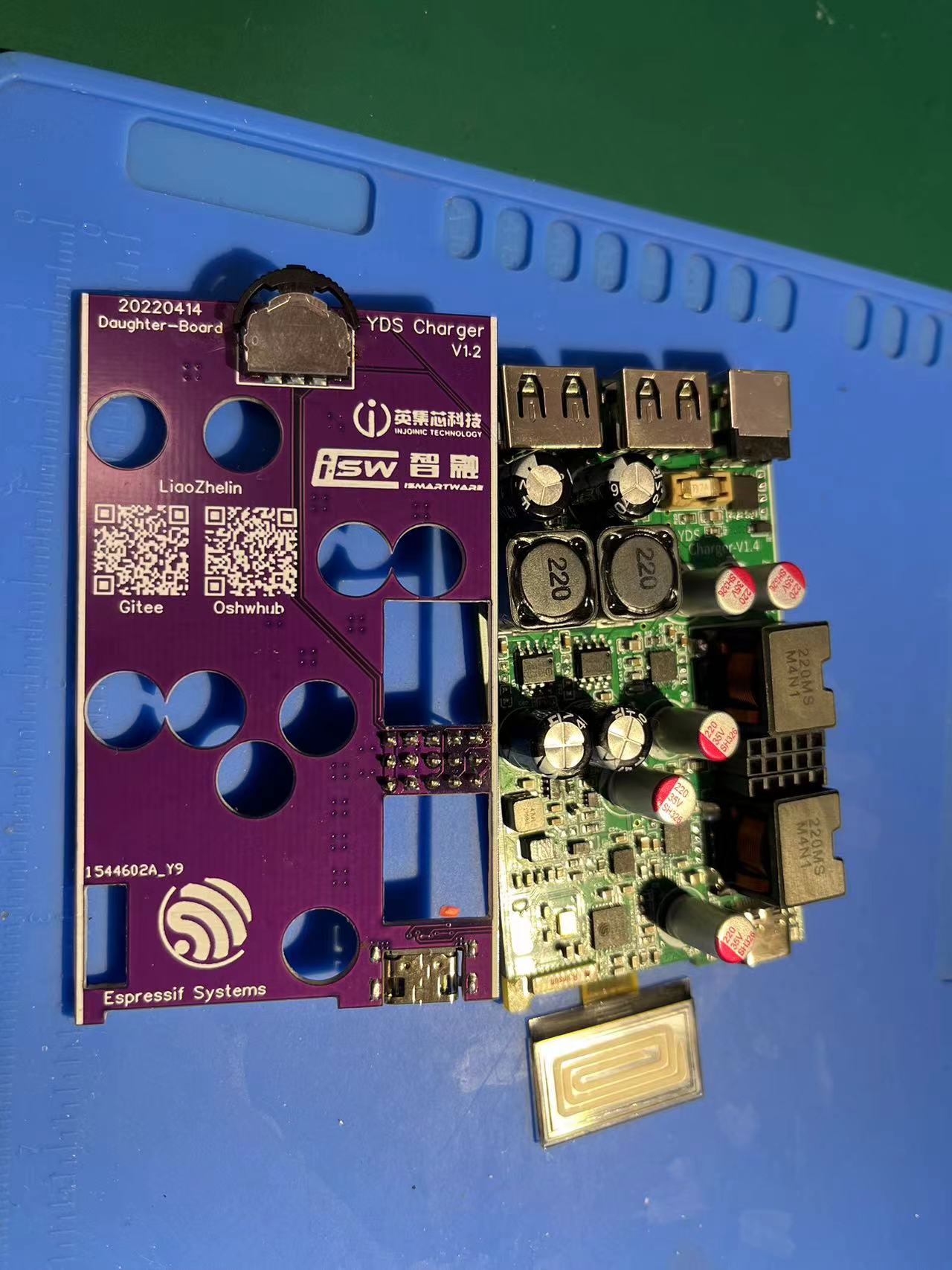

就如上图所示 这么精准的挖孔是怎么实现的？

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
UserSupport 官方
2023-12-13 09:06:09 来自未知
回复
通过封装焊盘或者坐标原点对位
井底蛙 作者
2023-12-13 11:03:29 来自未知
回复
可不可以出一个教程 ，我想很多新人和我有同样的困惑。
井底蛙 作者
2023-12-13 11:06:30 来自未知
回复
我畅想一下 可不可以像Solidworks一样 使用布尔运算求差 这种方式来挖孔！[调皮]
嘉立创EDA小吴 官方
2023-12-13 11:12:53 来自未知
回复
使用布尔运算绘制圆案例可以参考看看：https://lceda001.feishu.cn/docx/YAuYdmnyLonT8JxxLV0cLfNEn7e
嘉立创EDA小吴 官方
2023-12-13 11:22:53 来自未知
回复
可以用这个布局对齐功能
玛卡巴卡YA
2023-12-13 09:04:09 来自未知
回复
蹲点，我也想知道
