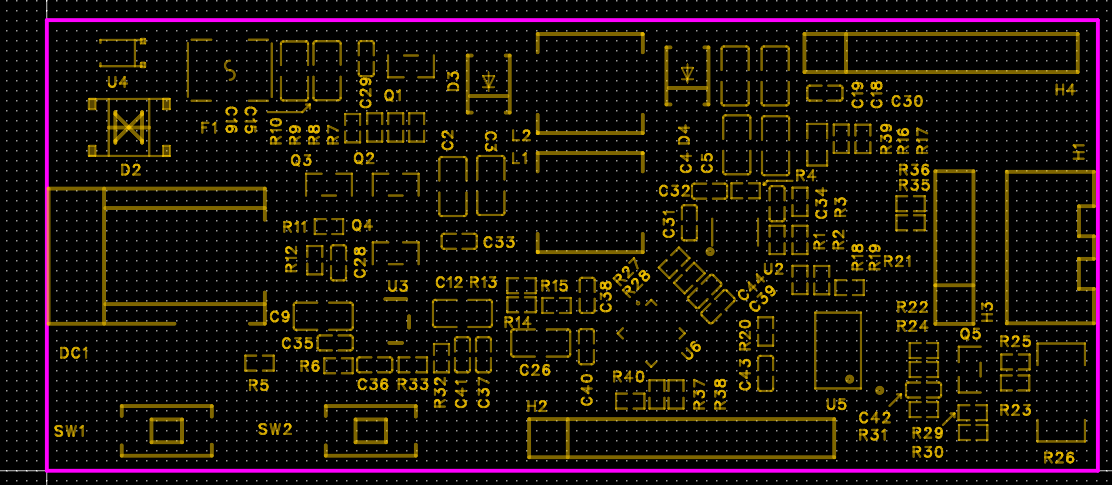

可以在绘图页面调出这个图（仅显示边框和顶层丝印），但是不会调出带元件规格的图

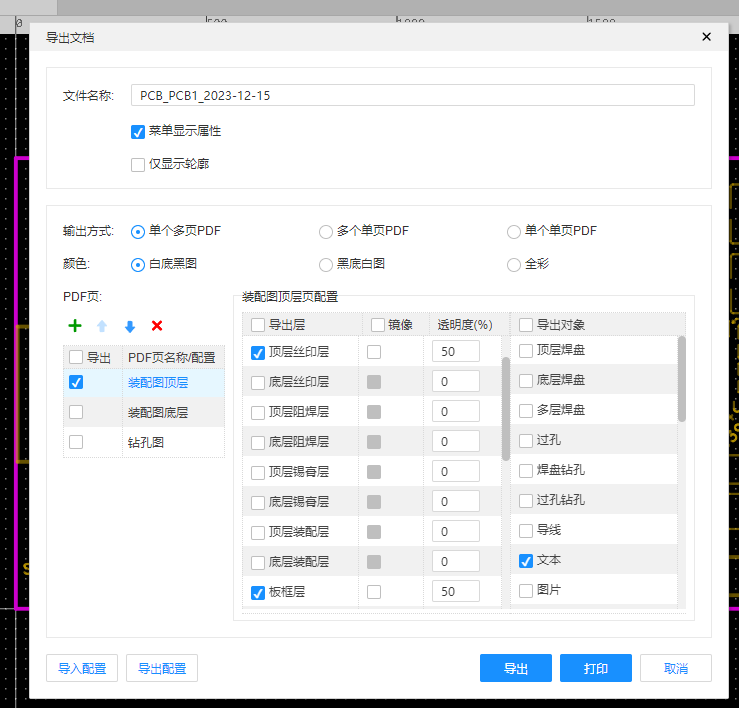

导出页面这样设置，导出的PDF是空白的

一脸蒙蔽，现在想贴个板子得挨个点一下看是什么规格

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小吴 官方
2023-12-15 14:45:25 来自未知
回复
这几个勾选了吗？
P3l4Y2H451 作者
2023-12-15 15:32:40 来自未知
回复

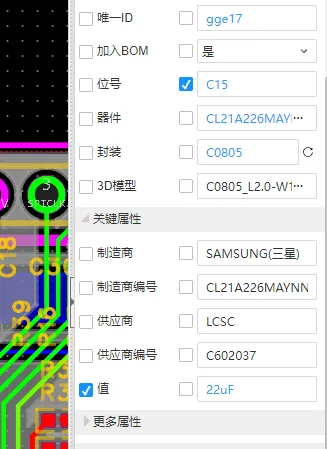

勾选后可以显示位号，红圈是单独在器件的值前面打钩才会显示，但是值显示一个Value，请问应该如果设置才能显示元件值？
嘉立创EDA小吴 官方
2023-12-15 15:34:27 来自未知
回复
PCB里面有先把值显示出来吗？
P3l4Y2H451 作者
2023-12-15 15:40:20 来自未知
回复
有没有将元件值全部显示出来的功能？按我目前知道的方法，只能挨个点击元件，然后再把 值 前面的勾打上才能显示
嘉立创EDA小吴 官方
2023-12-15 15:41:15 来自未知
回复
专业版PCB可以用过滤功能达到批量修改：https://lceda001.feishu.cn/wiki/FjPkwdl6liS8FlkcM9ccwjqjnCf
P3l4Y2H451 作者
2023-12-15 15:49:16 来自未知
回复
好的，在框选所有元器件后，可以批量显示位号或元件值了，感谢解答！！[抱拳]
