问题：一旦有电机驱动芯片（TB6612FNG），DCDC降压(TPS564201_DDCR)输出的电压就不正常，
理论上DCDC降压后输出应该为5V，有电机驱动芯片输出的电压就不对，输出的电压为3.9V（也可能是4.2V，反正输出的电压不对）

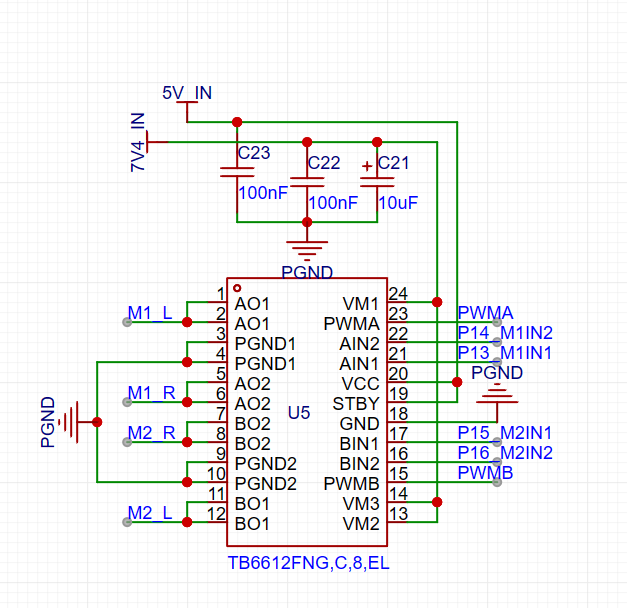

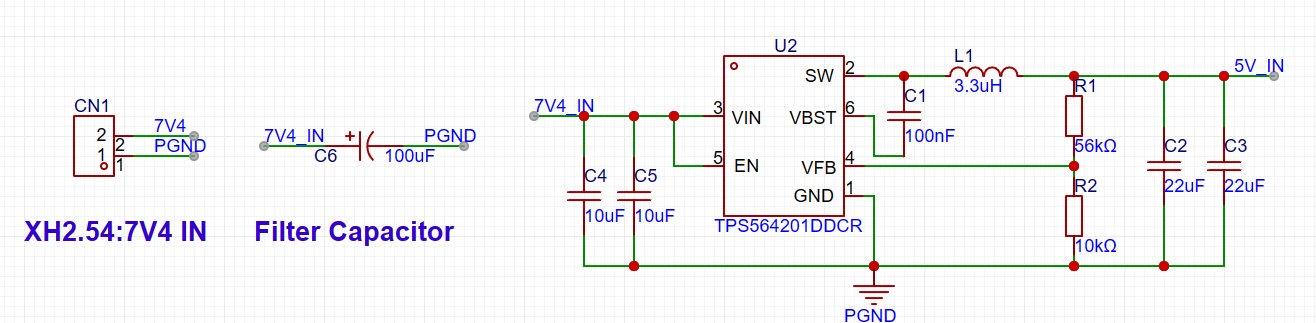

原理图：

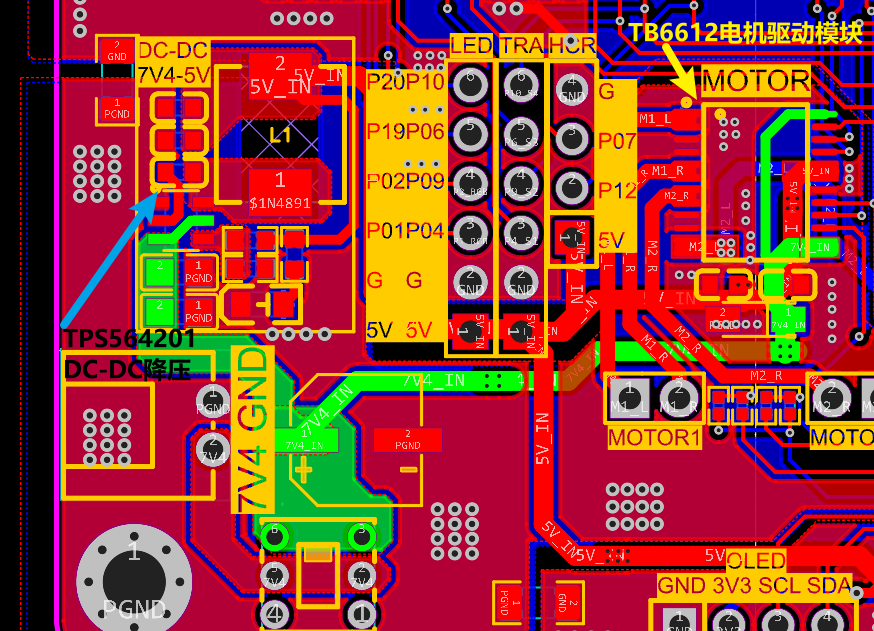

PCB：

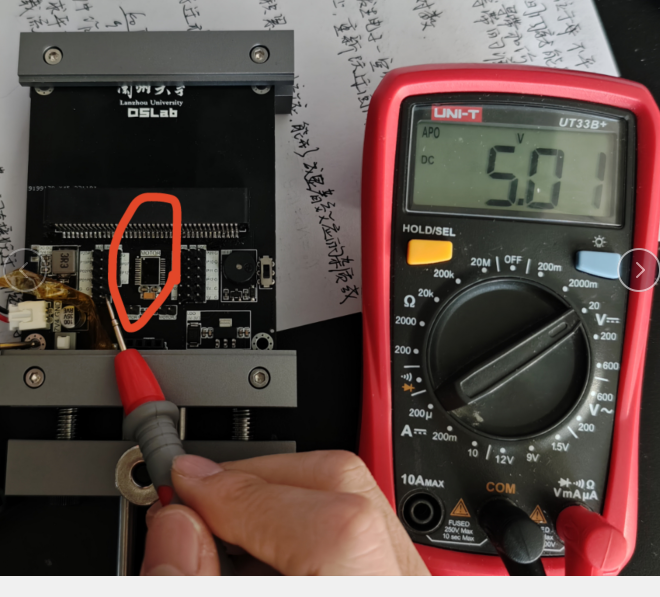

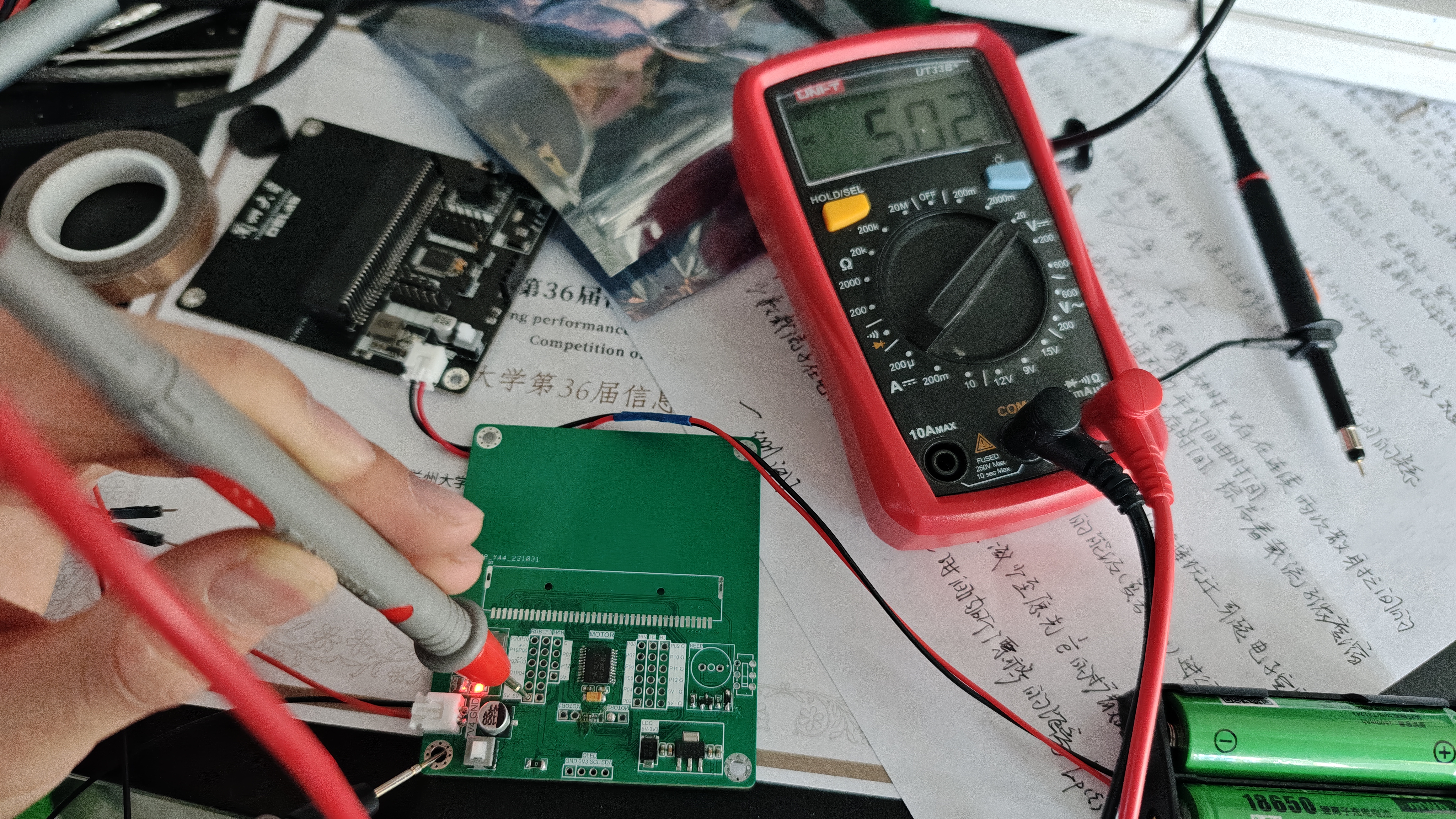

没有电机驱动芯片：

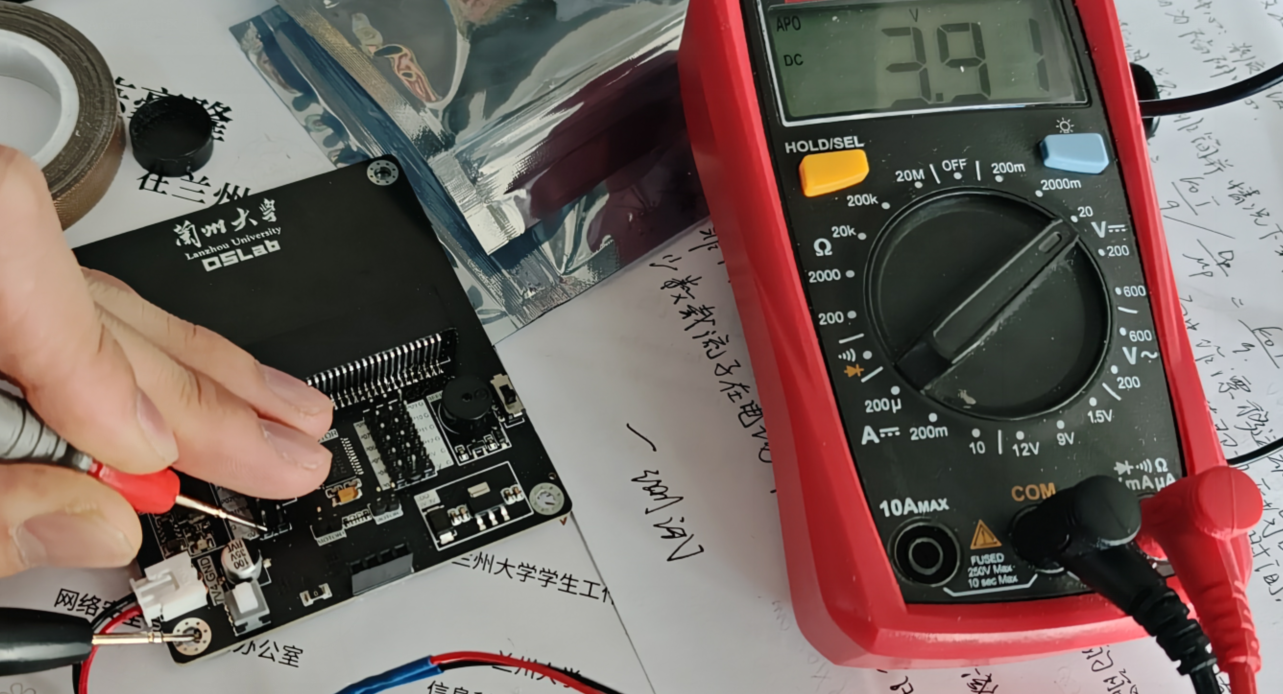

有电机驱动芯片：



就很奇怪，会不会是DCDC电源布局的问题？
还有一块有电机驱动芯片就不会出现DCDC降压出来的电压异常的情况：

\n#PCB布局与走线#
#PCB布局与走线#
嘉立创EDA
全部评论 默认 最新
109876fF834W
2025-11-30 23:02:15 来自江西
回复
我的也是这个问题，不知道是什么原因
AX44s6g8Qp
2024-01-17 09:51:23 来自未知
回复
大概率是电感，看你器件大小，感觉电感饱和了
58GW9c8978 作者
2024-01-18 17:56:11 来自未知
回复
换成了33uh的电感，电压还是不对
l47H7k2QUq
2023-12-22 18:58:24 来自未知
回复
从这几个方面进行调试： 1.检查DC-DC的电源设计参数，主要是Cin、Cout、电感量、电感的最大饱和电流参数，建议原理图上标注这些参数，电容尽量使用低ESR陶瓷电容，大容量电容选用固态电解低ESR 2.单独使用数字电源给电机芯片供电，检查电流情况，看芯片是否正常，观察上电的电源波形 3.拆除DC-DC芯片，测量无供电时测量电机供电回路阻抗，看看是否有一些元件出现了短路，击穿 另外： PCB布局不是很好，大电流回路线宽应该足够大，尽可能短，DCDC部分要仔细检查反馈回路，BST电容回路，尽量不要小过孔，寄生参数需要控制 另外输入电容、输出电容回路保证不要有太大的环路面积，保证其足够的线宽，建议大面积填充或铺铜
58GW9c8978 作者
2023-12-22 20:08:31 来自未知
回复
感谢回复，是DCDC电路出了问题，使用TiPower设计的时候提示了duty cycle exceeds limit，感觉是dcdc芯片的问题，我使用Ti的tps5430降压后电压就正常了，不清楚是DCDC芯片布局的问题还是芯片本身的问题
765432vC925i
2024-01-12 16:55:56 来自未知
回复
我遇到到过，电感换成大一些的试试
