偶然发现，对于通孔焊盘，在内电层，设置相同的间距，立创EDA里的实际间距比AD里的大。仔细对比后发现，在AD里，内电层是没有焊盘的，只有通孔，间距是根据通孔来计算的，而在立创EDA里，还是有完整的焊盘的。这两者有什么差别吗？

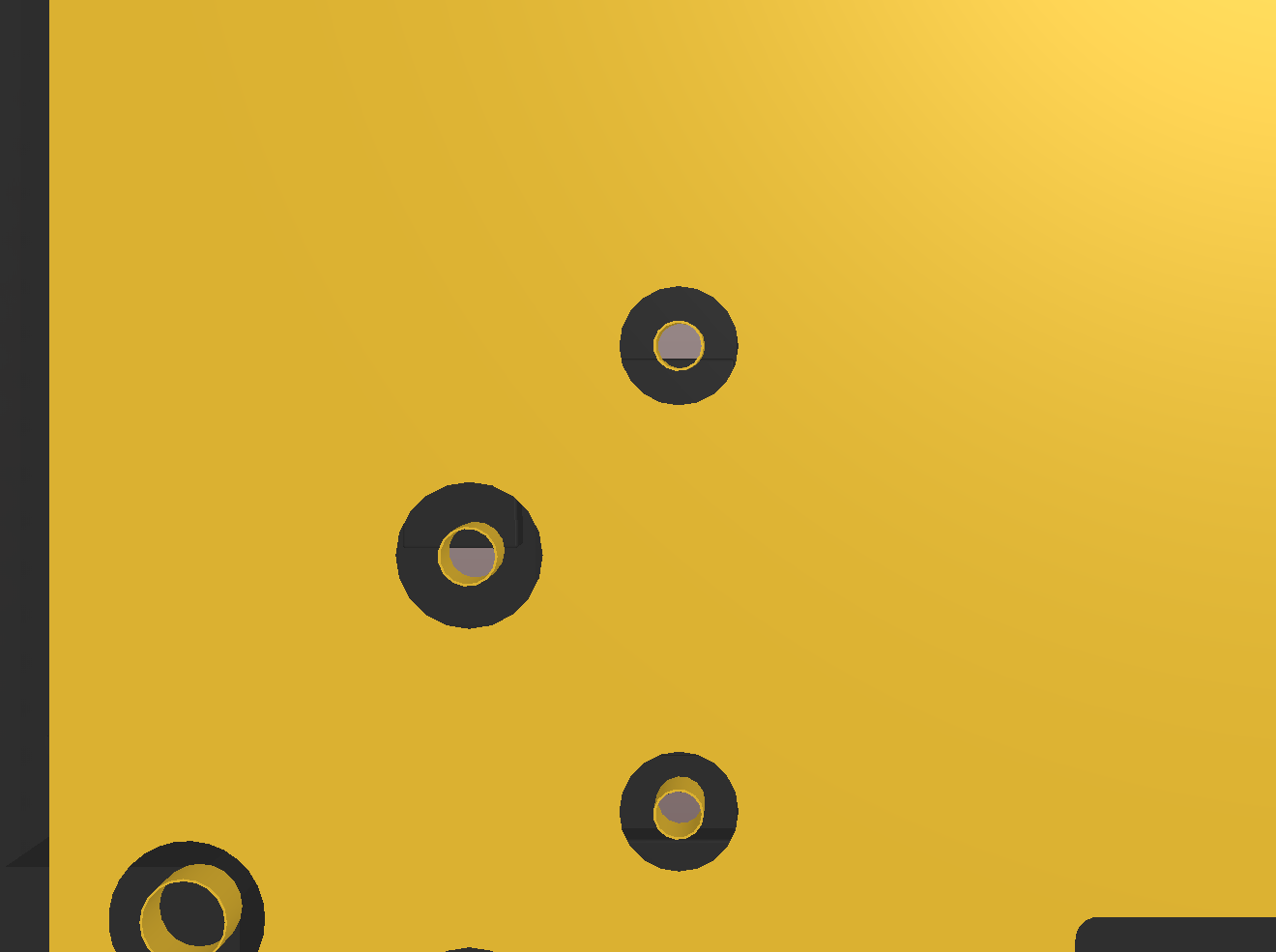

AD

立创EDA

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小吴 官方
2024-01-02 11:25:01 来自未知
回复
自定义内层的尺寸比钻孔尺寸小就可以了
没有更多啦~
