那位大哥帮我解答下

\n#原理图设计#
#原理图设计#
嘉立创EDA
全部评论 默认 最新
二黑
2024-01-04 13:46:27 来自未知
回复
不知道你加个mos目的是什么。如果做电平转换。可以这么接，当右侧外部输入RXD高电平时，左侧上拉到高电平VCC；外部输入RXD低电平时，Q1的管子体二极管导通，MOS开通，左侧MCU侧为低电平，实现了电平转换的目的。 至于型号，选个信号管就行，你选的管子是功率管，用不上
210987dF272B 作者
2024-01-04 19:33:24 来自未知
回复

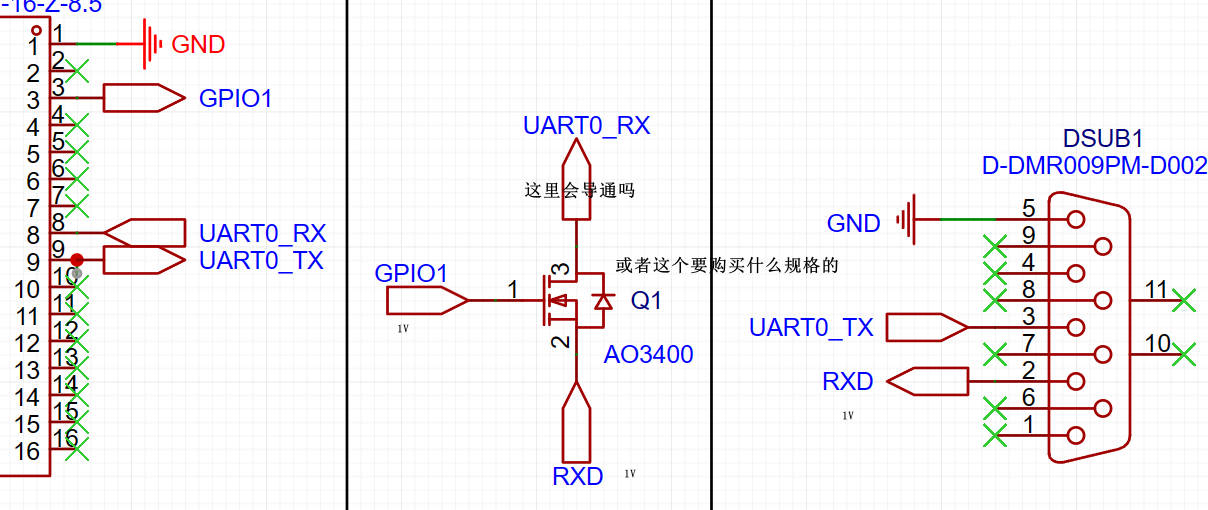

感谢大佬的支持，我这个目的是，因为RXD外接的有高电压，会导致开发板不启动，我是想，当开发板启动通过GPIO1拉高G点，然后RXD接通到UART0_RX，不拉高RXD不导通
二黑
2024-01-08 09:00:31 来自未知
回复
确定是隔离高压电源的话，这个就行，这个电路就是电平转换电路。要不你放个完整的图？可能还有我们没讨论到的点
210987dF272B 作者
2024-01-08 09:16:49 来自未知
回复
大佬，这个就是完整的电路，我是拼接了一个开发板，因为连接了RS232他的RXD引脚是负12v会导致开发板启动不了，我的目的就是开发板上电后拉高GPIO1引脚使MOS导通，在接通RXD，我不知道这样操作对不对
