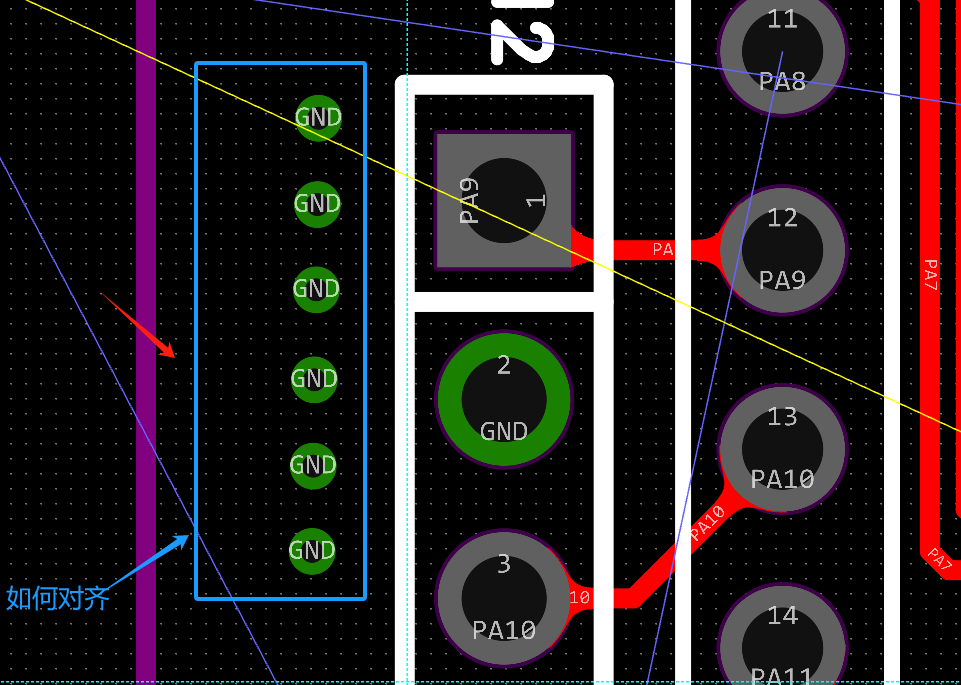

地孔如何对齐，如下图示：



\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
i-FOX
2024-01-17 09:14:21 来自未知
回复
与元件的对齐一样的操作也可以。 另外，地孔，可以通过放置-缝合孔的方式，放置，这样一放就是对齐的。
嘉立创EDA小吴 官方
2024-01-16 16:57:22 来自未知
回复
右键把焊盘组合起来，再右键选择移动-根据中心点移动，快捷键M,再去对齐方框中心放置
