在PCB里面电源线的粗细超过了引脚范围，应该如何调整。（右上角12V的线）

这种粗的电源线有什么布线规则吗比如左下角的12V线是否存在错误，普通导线与电源线线宽比例有要求吗



\n#PCB布局与走线#
#PCB布局与走线#
嘉立创EDA
全部评论 默认 最新
B77N3IX7VF
2024-02-05 21:05:01 来自未知
回复
能满足电气性能就行，觉得难看如果余量还够的话你线宽减小10mil就刚好跟焊盘大小一致了比较好看
AX44s6g8Qp
2024-01-20 15:21:43 来自未知
回复
画这么粗没用啊，不需要的，要是传导辐射大一些，你这个很难了
嘉立创EDA小七 官方
2024-01-18 14:33:06 来自未知
回复

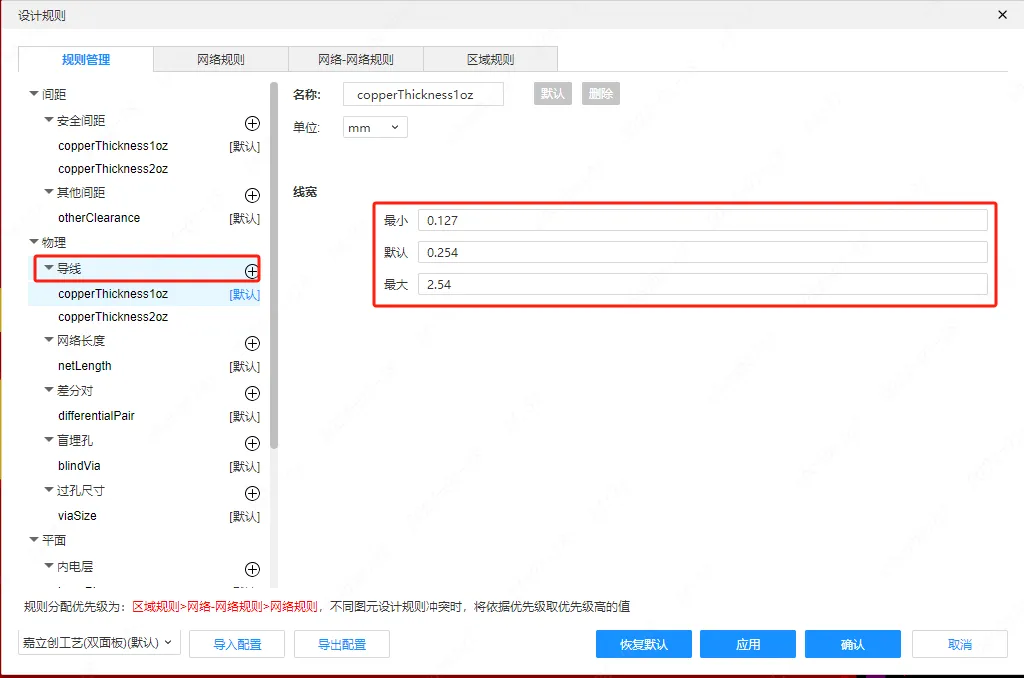

您好，电源线没有特殊的规定，可以根据您自己的设计需求进行修正。导线是可以更换宽度的，也可以制定区间规则。只要是存在于区间内，drc检查没有报错即可。
哦哦
2024-01-18 14:28:16 来自未知
回复
右上角较好，左下角也能用，但最好按右上角布法。 没有比例要求，满足制版工业要求和电路功能要求
