今天打开设计软件，开3D显示没有了3D原件封装，怎么回事？？

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
UserSupport 官方
2024-01-19 20:20:00 来自未知
回复
你是不是在2.1.40以下更新到2.1.45？在客户端非在线模式2.1.43版本之前3d绑定存错为绝对路径，在2.1.43开始修正为相对路径，所以之前的模型要重新关联绑定才可以，如果是，需要手动重新绑定一下在器件库和PCB里面了
Wi30KYUlV3
2024-01-19 17:22:33 来自未知
回复
这种情况大都出现在客户端，而且有时导出的3D文件打开后器件尺寸显示异常，而用网页版没有这些问题。所以我现在很少用客户端画板子了。
嘉立创EDA小吴 官方
2024-01-19 17:42:59 来自未知
回复
电脑没有网络的或是用全离线的，3D模型不会显示，只能显示个人3D模型库。
Wi30KYUlV3
2024-01-19 20:16:02 来自未知
回复
这个问题我在**里和你讨论过几次了。应该不是网络的问题，客户端还是有BUG.
嘉立创EDA小吴 官方
2024-01-19 20:17:58 来自未知
回复
**名叫什么呢？这个是我的**可以扫码联系把工程发来看看
嘉立创EDA小七 官方
2024-01-19 13:43:03 来自未知
回复

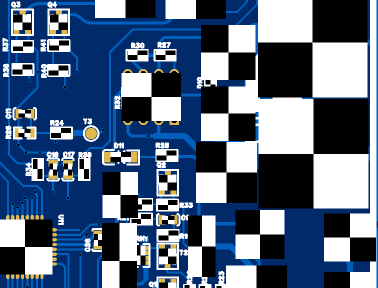

您好，如果您使用的是半离线模式并且是自己导入的3d模型，那么显示会有黑白格的问题，系统库的是可以显示的，但是需要网络的支持，没有网络也不能显示半离线模式的3d模型。如果您使用的是全在线模式的话，可以先通过重置id和更新工程库进行处理一下，如果依旧没有效果的话要检查以下几个地方：1.元器件的3d模型是否是空的没有绑定。2.该元器件的模型是否是您自己导入的，如果是的话要确保导入的模型是step格式的，是非step格式导出没有模型，导出step弹窗第一句话就有说明。如果以上建议都没能处理问题，请您添加我的**，我们拿工程看看。
