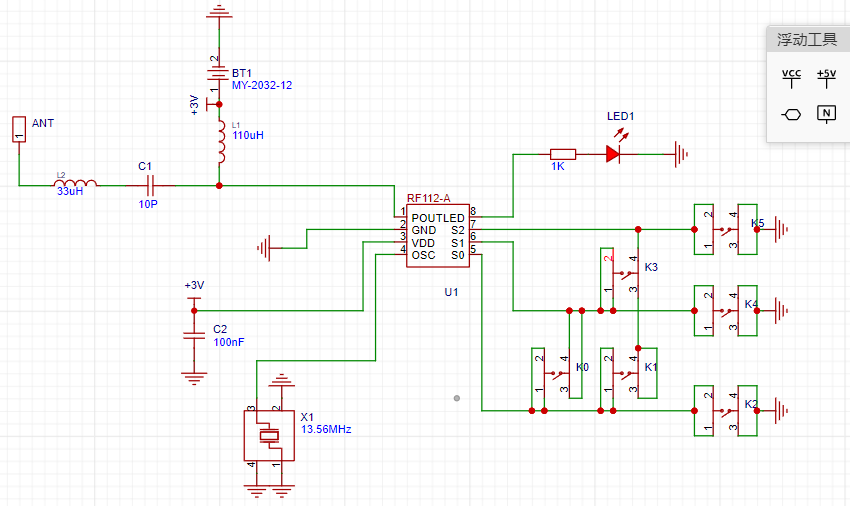

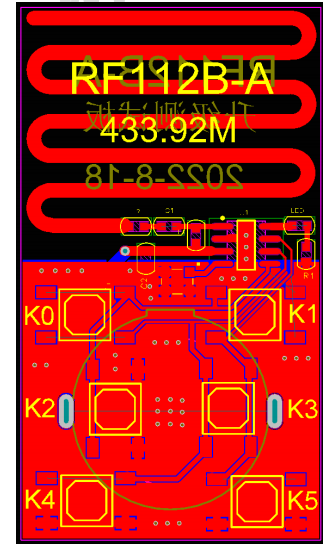

PCB和原理图是参考别人的设计，但是发射距离相差比较大，只有参考设计距离的1/5。与原设计修改的部分有（天线过孔）（按键的修改）。有没有大佬知道需要修改哪里提高发射距离。

\n#PCB布局与走线#
#PCB布局与走线#
嘉立创EDA
全部评论 默认 最新
765432lK700T
2024-06-19 17:30:24 来自未知
回复
天线长度要和频率匹配，不是想怎么弯就怎么弯的。天线背面还放按钮，简直是作死。如果对天线这一块不太了解建议选用成品弹簧天线，天线附近不要有东西，包括接地层。
Zaxife
2024-01-23 18:22:38 来自未知
回复
左边的PCB是在造反？ 芯片底部GND铺地太少过孔太少，天线还搞过孔这是多想不开，晶振拉这么远这是嫌干扰太小了，在天线上面放按钮这是嫌天线发射环境太安逸了...... 以上纯属我自己虾扯蛋[阴险]
AX44s6g8Qp
2024-01-20 15:20:18 来自未知
回复
感觉是阻抗匹配关系大
Wi30KYUlV3
2024-01-19 17:16:46 来自未知
回复
和阻抗匹配有关系吧?
321098fG227j
2024-01-19 17:10:05 来自未知
回复
天线下面不能有元器件和其他的走线
