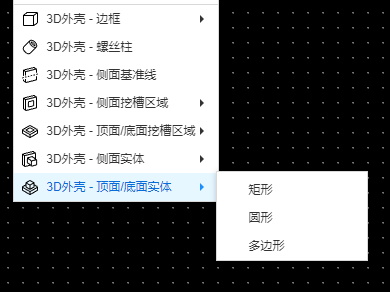

我打算用 “3D外壳 - 顶面/底面实体” 做一个隔板，然后在上面放了几个螺柱，边框上的螺柱正常，但是隔板上的这几个螺柱没渲染出来，是我有什么参数没配置到位吗，还是只能在 “3D外壳 - 边框” 上放置螺柱呢？



\n#3D外壳设计#
#3D外壳设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小吴 官方
2024-02-17 17:43:40 来自未知
回复
这个我们做的比较简单，是固定从壳体开始的，如果需要更高就把螺丝柱的高度增加一个实体高度放置吧。
3qdqlP9kx6 作者
2024-02-17 19:38:32 来自未知
回复
好的，多谢，我试试。
3qdqlP9kx6 作者
2024-02-17 20:10:31 来自未知
回复

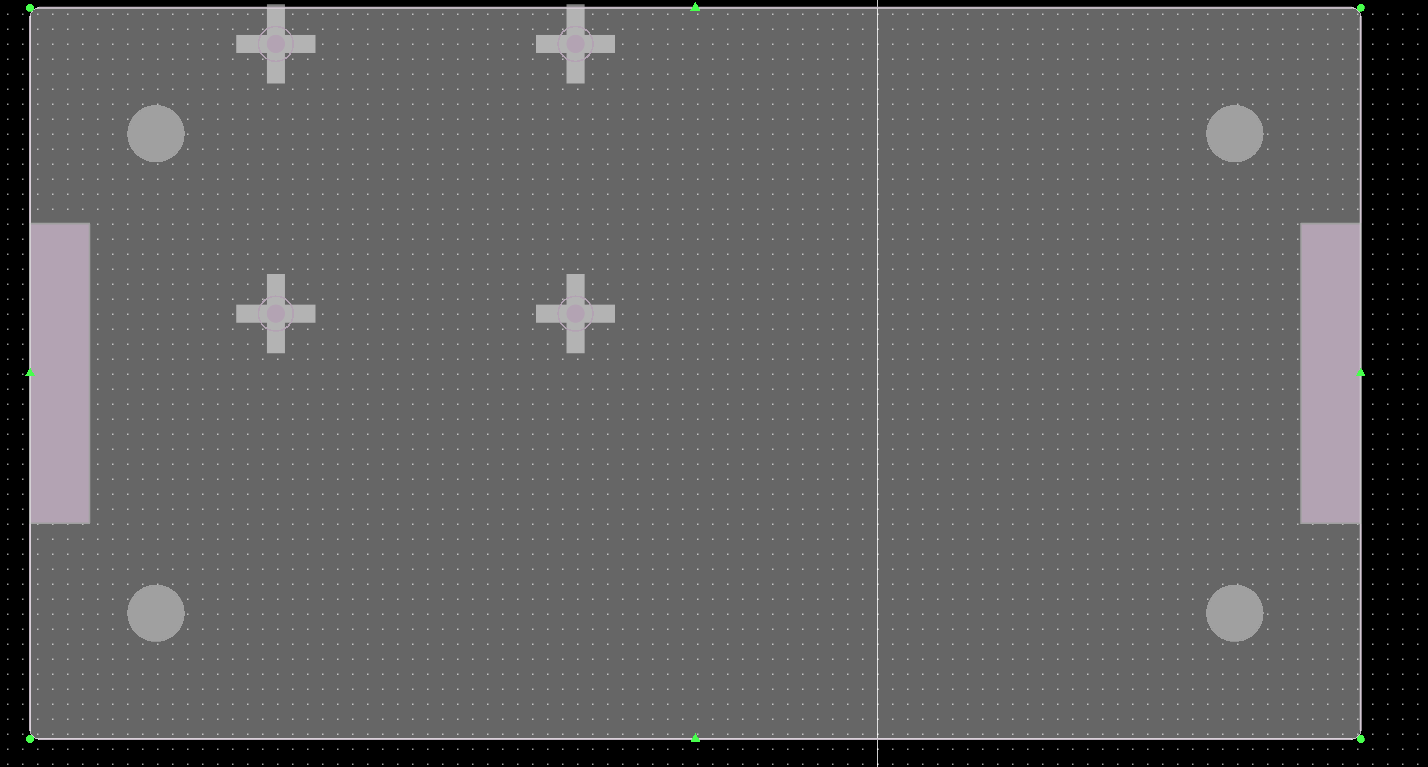

版主你好，试了下还是不行啊。 可能是我的问题描述得不太清楚吧，我是想在这块工字型隔板（用 “3D外壳 - 顶面/底面实体”创建）上放几颗螺柱，而且这块板和有上下盖的外壳（用“3D外壳 - 边框”创建）是可以分开的，外壳里的螺柱正常，但是这块单独的隔板上的就是不出来。
嘉立创EDA小吴 官方
2024-02-18 09:34:40 来自未知
回复

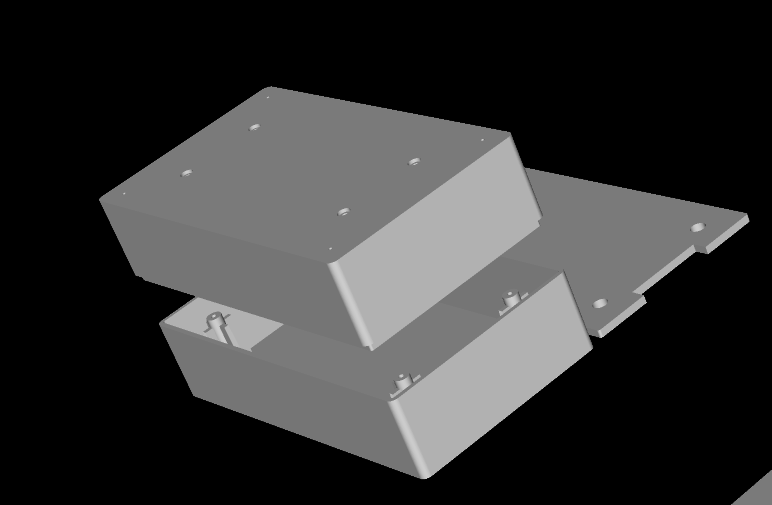

例如这样的效果
3qdqlP9kx6 作者
2024-02-18 15:35:03 来自未知
回复
非常感谢抽时间解答。 这样的话，中间那块活动板是不是就和边框外壳连在一起了，还得手工剪开打磨吧。 想了想还是挖几个孔用铜柱什么的代替吧。
