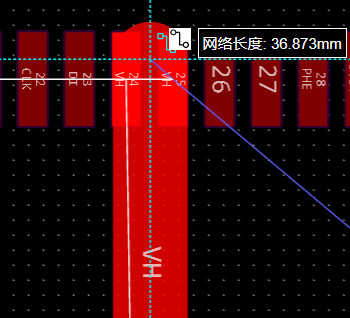

现在线过粗，但是不想调细



能不能这样

只是让线覆盖了24，25两个点

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA-莫志宏 官方
2024-02-26 10:34:39 来自未知
回复

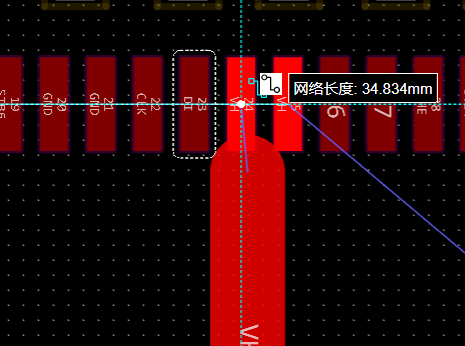

上面的图不行，下面的图是可以的。导线连接需要覆盖到焊盘中心位置。图一接触面太小，没有与焊盘中心连接，容易不小心移动以及生产时焊盘移动情况导致走线与焊盘短路
210987gH168j 作者
2024-02-26 10:43:58 来自未知
回复
好嘞，谢谢莫工。
