使用嘉立创EDA已经有一段时间，就使用中发现存在的问题反馈如下



电脑：thinkpad w510

鼠标：灵智银狐2.4G

标准版6.5.37、专业版2.1.49皆为最新版



标准版：

1、  过孔放置，使用中键移动画布时，每拖移一次画布，就会放置一个过孔，造成过孔胡乱放置

2、  使用中键或右键拖放移动画布，（1）大概率会出现类似鼠标按键粘连，无法释放现象，通过点击其它按键后释放画布；（2）释放画布后鼠标指针仍保持为滚屏时的圆圈状，不能切换回正常的箭头指针，鼠标不能正常指示定位，只有重启软件才恢复

3、  “已打开工程”排序混乱，刚关闭再打开的工程有可能排到最底部或其它位置，没有规律可循，建议按工程关闭的先后顺序进行排列

4、  “层与元素”界面出现空白标签，很是占用笔记本电脑本来就很宝贵的屏幕空间，虽然可以调整界面窗口的大小，但每次打开软件又会恢复原状，之前使用旧版本没有此现象







专业版：

1、  点击右键，经常无反应，不能正常跳出右键弹窗，类似鼠标按键失灵现象，为此还更换鼠标按键，现象依旧，回到windows界面按键功能一切正常（标准版无此现象）



2、  对win10的屏幕键盘（OSK）不友好，不支持del，回车键，复制、粘贴等功能键（标准版则正常）



3、  泪滴添加功能异常，小型板子无法添加泪滴，大板子则存在部分导线没有添加泪滴，但铺铜后却残留有泪滴的位置（空白）



4、  原有个人库元件一直正常使用，很突然出现“存在致命错误”，“引脚连接点不允许存在重叠”，原来的个人库元件必须重新修改才能使用



5、  库设计，修改原有符号后“另存为”却只保存了原符号，只能“保存”才能保存修改后的符号，另存为存了个寂寞，和第4点一起，原有工程小改动变成从头再来！



\n#库文件设计#
#库文件设计#
嘉立创EDA
全部评论 默认 最新
321098jM442k 作者
2024-03-04 12:40:34 来自未知
回复

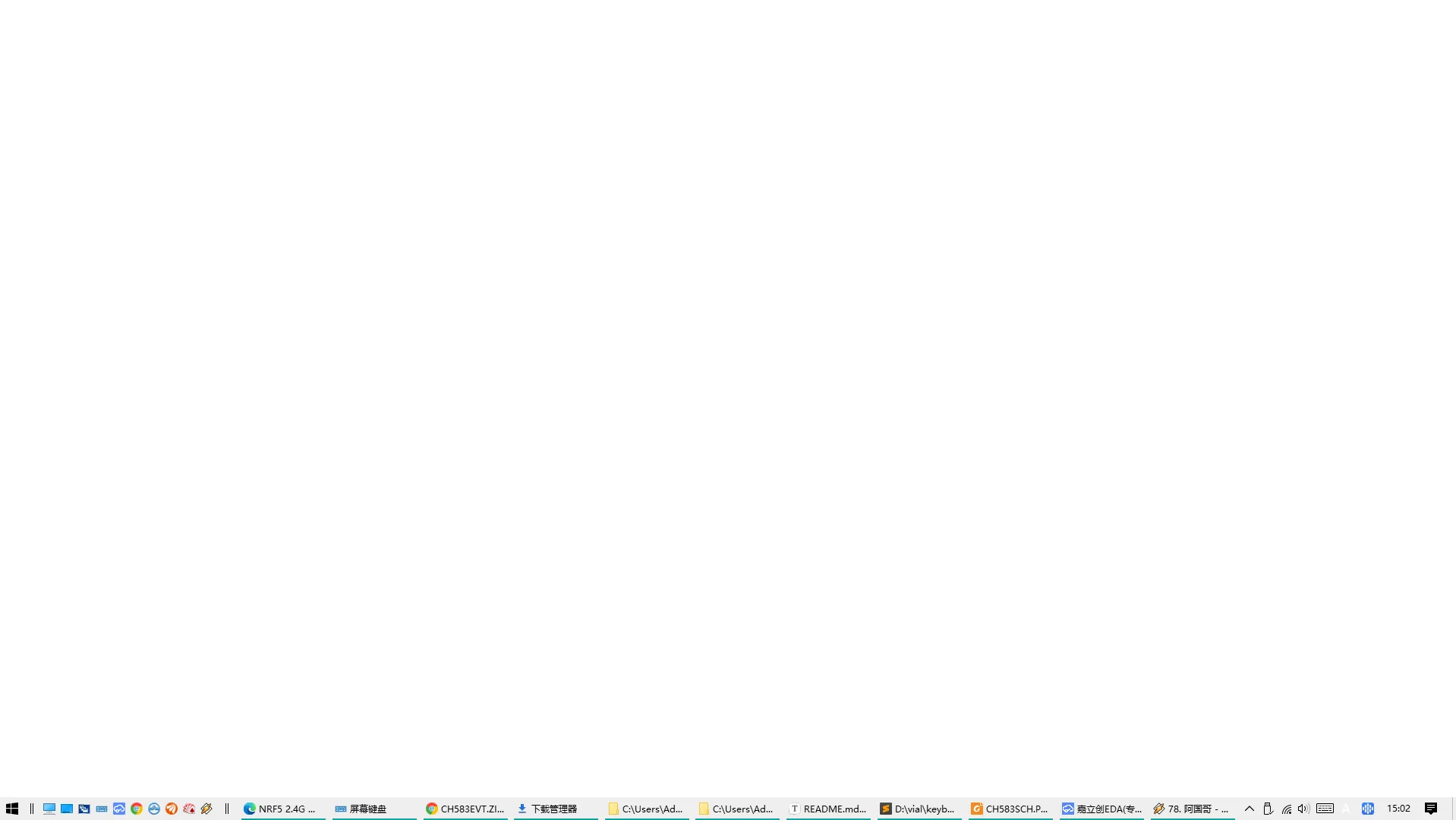

1、标准版第2项（图一），看来我的问题并不是个例，相同之处就是笔记本电脑+外接鼠标时出现此现象 2、标准版和专业版近期都频繁出现白屏，因为近期都是使用在线版，网络不佳引起？但是同时打开几个工程，只有正在使用中的工程才会出现白屏，其它的都没有出现白屏
嘉立创EDA小七 官方
2024-03-04 13:57:02 来自未知
回复
您好：1.收到您的反馈，这边反应上去会检查一下。 2.网页版目前测试一切正常没有白屏情况，使用网页版的时候可以将默认浏览器更换为谷歌或者是火狐，网页版需要有良好的网络支持，也可以尝试更换网络或是热点。
嘉立创EDA小七 官方
2024-02-27 15:44:06 来自未知
回复

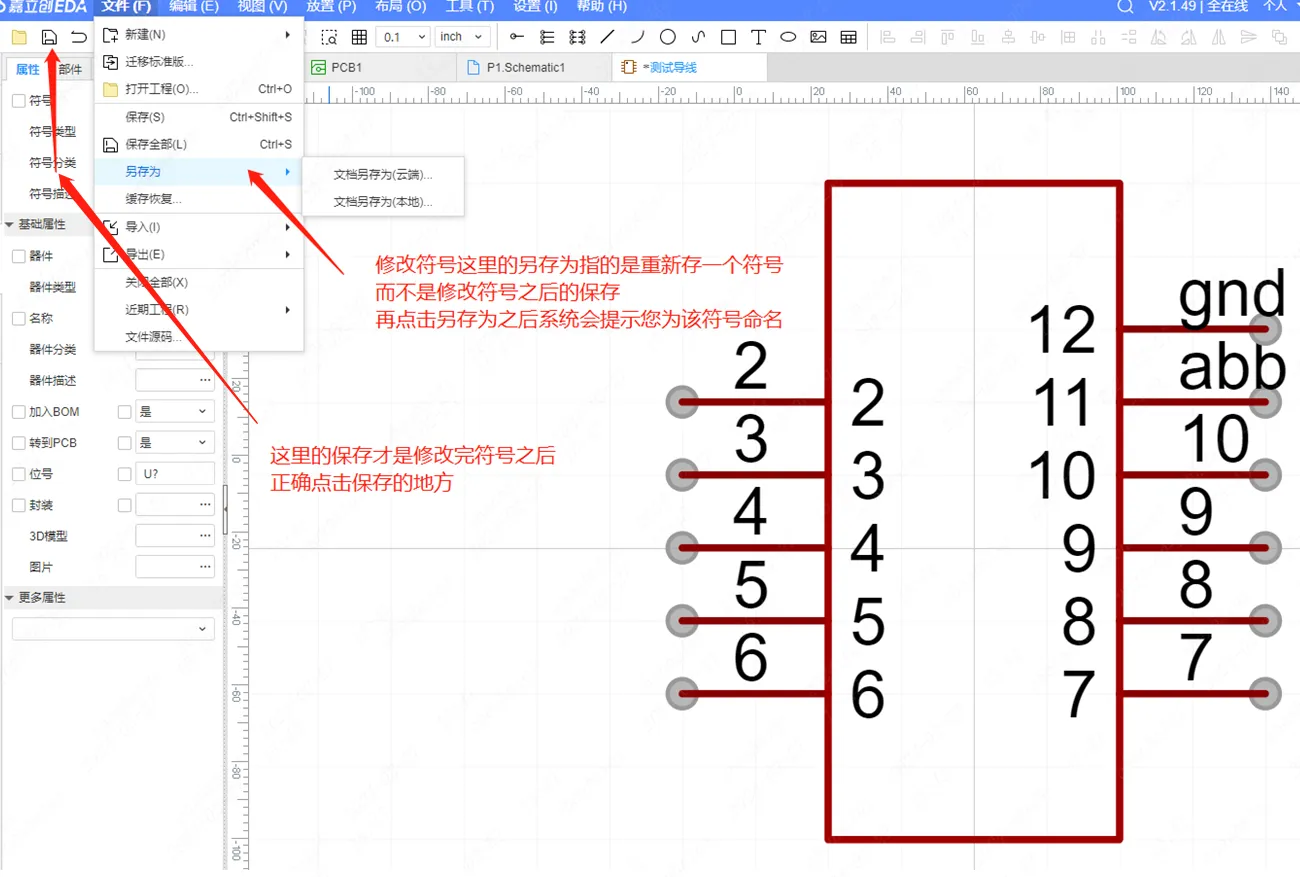

您好，专业版问题解答： 1.无法复现该问题，鼠标右键的弹窗正常。可以检查一下电脑的鼠标设置。 2.这边尝试过了，问题可以复现，将为您记录这个需求，待后续产品评估安排。 3.专业版添加泪滴没有反应主要可能因为以下几点：DRC报错，导线没有连接好，导线太短，圆弧导线不支持，线条不支持添加。泪滴添加视频教程（DRC报错，导线没有连接好，先铺铜再加泪滴都会影响添加泪滴）：https://www.bilibili.com/video/BV1EE41147yV?p=14。当导线在没有添加泪滴的情况下，铺铜不会显示泪滴的形状，该问题没有复现。 4.尝试将符号设计中的引脚进行重叠就会出现“引脚连接点不允许存在重叠”报错提示，如图一。并且系统会自动将重叠的引脚弹开，这边建议如果有该类型的设计符号，请进行修改，符号的引脚必须是分开的。 5.如果是进入了编辑符号的界面，那么另存为和保存的定义是不同的。另存为指的是重新保存一个新符号设计，保存指的才是保存当前符号的修改设计。如图二。
321098jM442k 作者
2024-02-27 22:08:10 来自未知
回复
1、右键问题刚刚在Z8G4工作站，鼠标为罗技鼠标，试了一下，还是有出现失灵现象，而且还是连续多次 5、另存为。。。那就应该是理解不同
321098jM442k 作者
2024-02-27 22:42:01 来自未知
回复
另外个人建议专业版的图层选择栏？（具体不知道叫什么，暂且这么叫吧）可以按个人习惯自由放置到四个方向的侧边栏边缘
嘉立创EDA小七 官方
2024-02-28 09:09:23 来自未知
回复
您好，建议您检查一下您的鼠标设置，看是不是与编辑器的操作有冲突。正常鼠标操作当点击放置元素时中键按住为放置＋拖动，右键按住为单独拖动；当没有需要放置元素时中键按住为拖动，若滚动中键即可边拖动边缩放，右键按住为单独拖动。无失灵情况。
嘉立创EDA小七 官方
2024-02-28 09:10:59 来自未知
回复
您好，这个是专业版的底部图层工具，目前标准版没有这个功能。这边收到您的建议会提交需求，待后续产品评估安排。
嘉立创EDA小七 官方
2024-02-27 15:19:01 来自未知
回复
您好，标准版问题解答： 1.中间是边移动边放置，右键是单独移动画布。这个跟鼠标自身的操作设置有关。 2.（1）没有复现出问题，鼠标中键和右键的的拖动画布正常，按住时拖动画布，松开时脱离画布。（2）没有复现问题，跟问题（1）正常操作即可，画布滚动模式可以在设置中修改，如图一。 3.打开工程的排序是根据打开的时间的顺序进行的，谁先打开谁在就在前面。目前不支持按照其他固定顺序排列，如图二。 4.层与元素的浮动窗口只能拖动修改宽度，长度又鼠标感应自动显示。如果修改当前工程的宽度显示，关闭该工程后打开其他工会宽度设置也会保留，只有重启编辑器的时候宽度设置会恢复原样。不太清楚您说的出现空白标签是什么意思。 由于标准版最新的版本是6.5.40版本，看到您说使用的标准版是6.5.37版本，因此这边建议您现在官网进行升级版本。 https://lceda.cn/page/download
321098jM442k 作者
2024-02-27 22:33:34 来自未知
回复

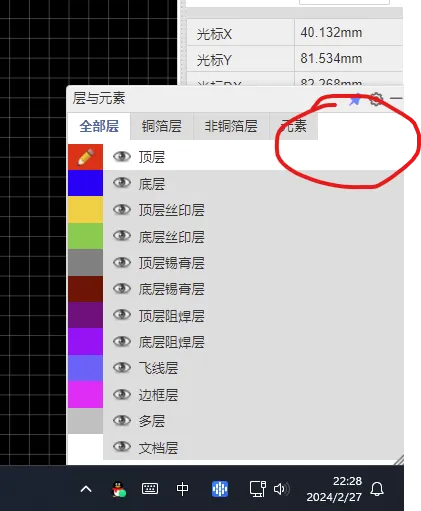

1、因为个人和经常使用CAD习惯的原因，我使用的是三键鼠标，中间键的定义是拖移画布 3、我指的是左上角-”工程“-”所有工程“-”已打开工程“标签下面的排序 4、层与元素我习惯放在右下角，更方便操作，默认打开的界面这样会突出来一部分，其实个人认为只显示到”元素“标签即可，右边部分可以完全不需要
嘉立创EDA小七 官方
2024-02-28 09:20:08 来自未知
回复

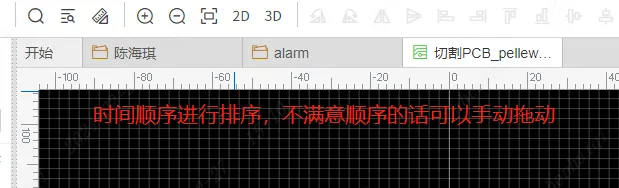

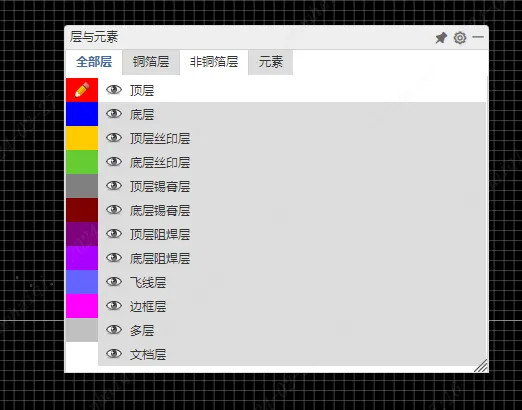

3.标准版的已打开工程这里也是按照时间顺序进行排列的，只不过是从上往下排，时间越靠近的越在上面，反之。因此当我们打开最新的一个工程时，他会显示在一打开工程的第一个。 4.标准版的层与元素功能这个地方的六百出属于正常显示现象。您的需求已提交，后续等产品评估后安排处理。
