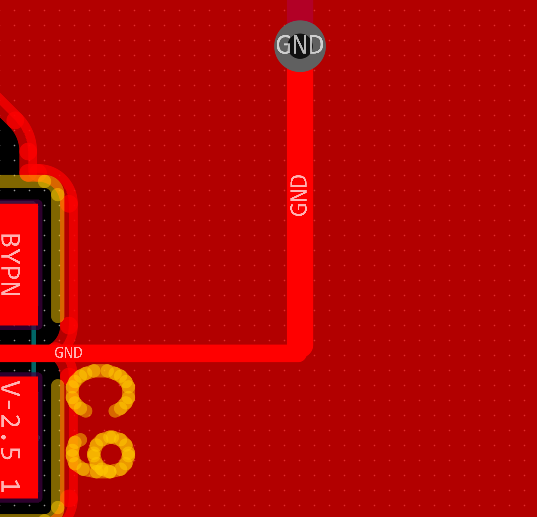

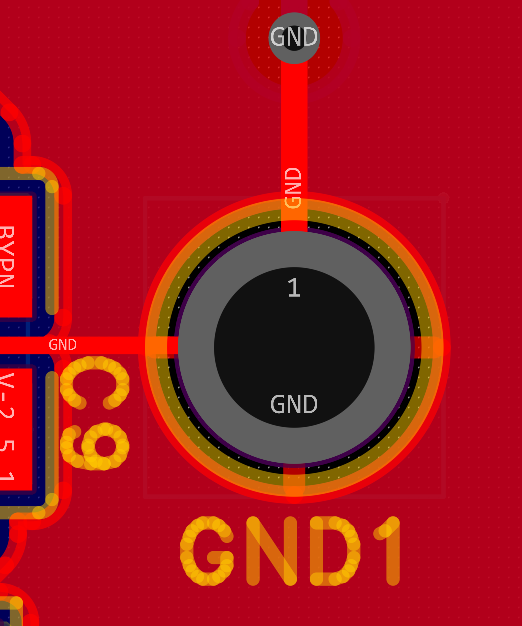

图1是测试板，所以顶层 (铺铜是GND) 使用了几个GND插件来接示波器之类的GND。图2是要实际使用的板子，就需要把插件去除，请问现在这样图二的顶层铺铜GND和图片中间网络名为GND的导线是相连的吗？我感觉是的，但是不太确定。如果是相连的，那么是不是把这条导线删掉再铺铜和现在的效果是一样的？求大佬解惑！

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小吴 官方
2024-02-29 09:19:54 来自未知
回复
是的，相连的，过孔焊盘是否有与铺铜相连看连接，没有连接上的话会产生间距的。
