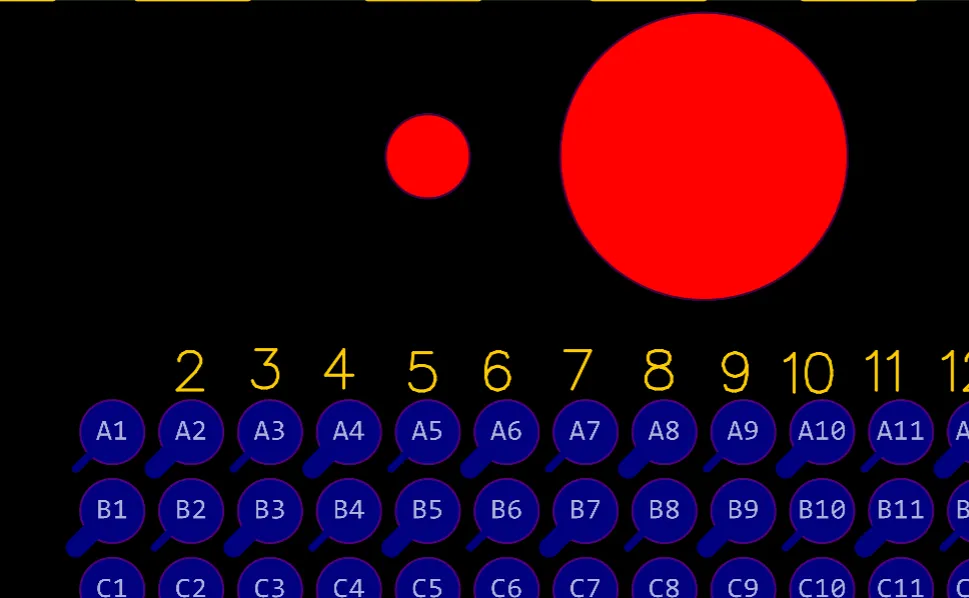

我的封装是导入的为什么过孔的网络没有和pad的统一？立创eda专业版
这个过孔的网络总不能让我一个一个改吧？

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小七 官方
2024-03-04 14:27:08 来自未知
回复
您好，您可以使用过滤够能单独勾选过孔元素，然后右侧属性栏修改他们的网络名称。专业版PCB可以用过滤功能达到批量修改或是锁定：https://lceda001.feishu.cn/wiki/FjPkwdl6liS8FlkcM9ccwjqjnCf
321098xX571e 作者
2024-03-04 15:37:39 来自未知
回复
咋改？我看了没有批量修改过孔网络的位置啊？改不了，选中过孔就所有过孔都选中了，不能批量设置设置每一个过孔网络，类似于元器件中批量修改网络标号那种
嘉立创EDA小七 官方
2024-03-04 15:45:31 来自未知
回复

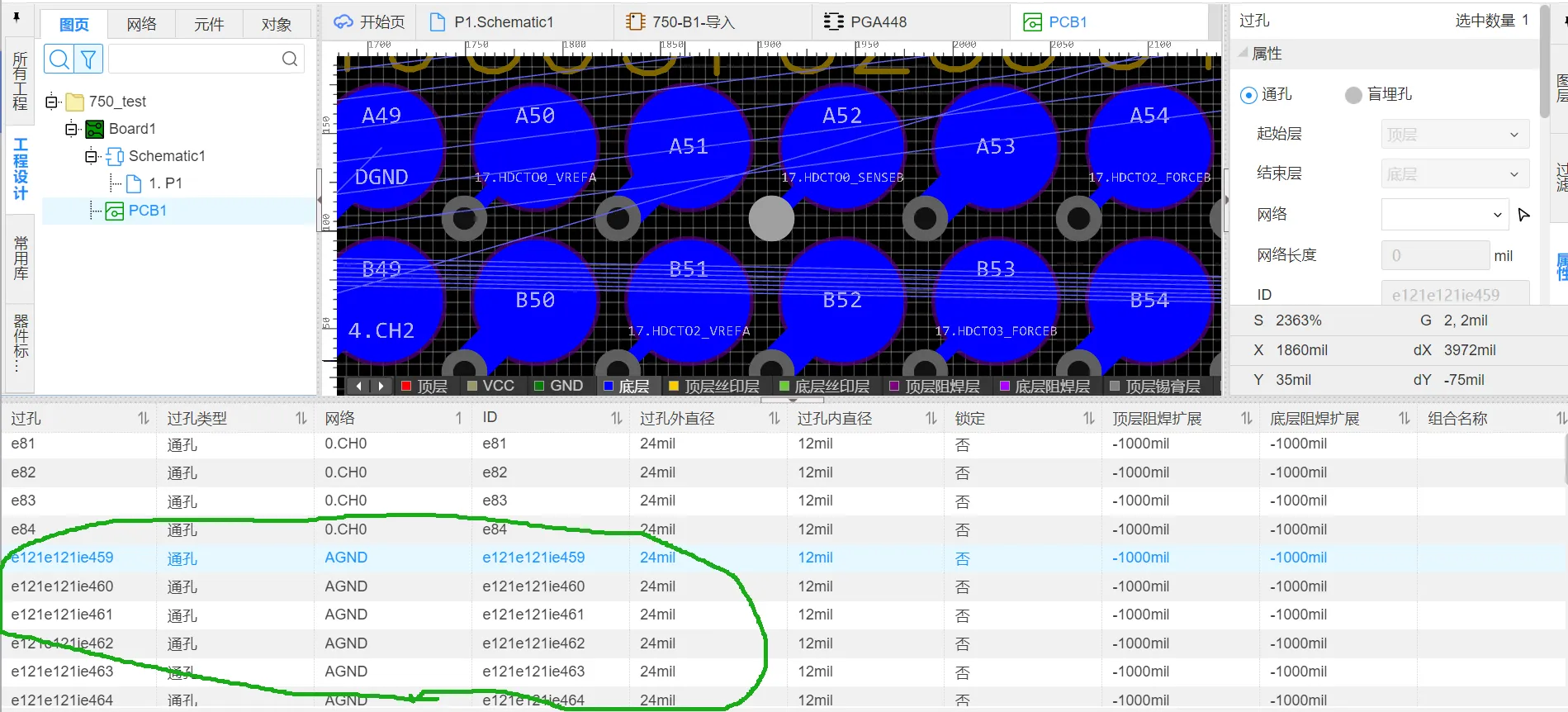

目前我们只支持批量修改同一网络，不支持批量选中之后修改不同的网络。 或许您说的是批量选中同一种网络的过孔之后再修改网络。 可是使用我们的查找功能。 专业版pcb可以用查找相似对象功能批量找出元素再去右边属性更改图文教程您看下:https://dri8c0qdfb.feishu.cn/docx/Z7LCd5RZ3ogI9fxWAm3cmCzOnEb
321098xX571e 作者
2024-03-04 16:06:05 来自未知
回复
ad导入的封装，为什么在封装预览有通孔而我进去编辑封装的时候又看不到通孔了？是因为我没导入完整吗？
嘉立创EDA小七 官方
2024-03-04 16:12:58 来自未知
回复
这个应该是过孔消失了，您说的没有导入完全是指什么？您可以先尝试看看导入完整，专业版AD导入批量库文件您看下：https://lceda001.feishu.cn/wiki/GOejwpXMqij8I8k4mTNcIj7LnIg
321098xX571e 作者
2024-03-04 16:42:13 来自未知
回复
我重新导入了，能在封装里看到通孔了，但是为什么我在原理图里绑定的网络在layout里通孔就没网络了呢？不合理啊，我就只能这样一个一个修改通孔网络？原理图导入能直接导入通孔网络吗？
嘉立创EDA小七 官方
2024-03-04 16:47:59 来自未知
回复
原理图只能给引脚进行添加网络，而引脚对应的是pcb的焊盘，过孔在原理图是没有的只能在pcb单独添加，因此是没有网络的。
321098xX571e 作者
2024-03-04 16:52:32 来自未知
回复

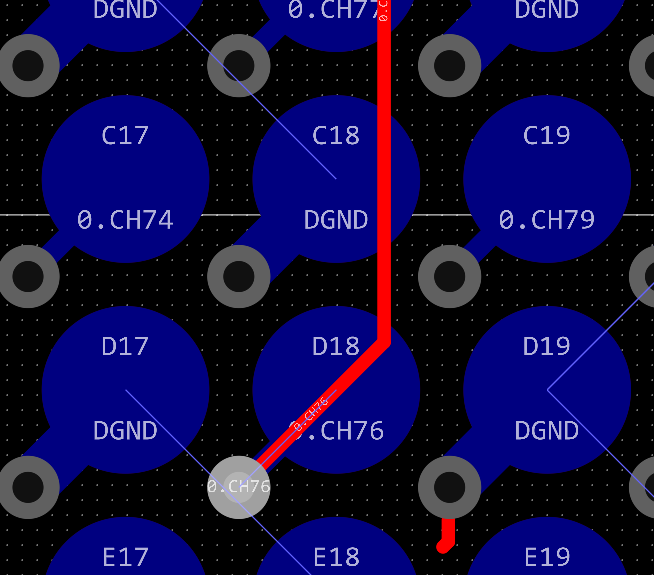

了解，那有没有什么办法能让过孔连上网络？现在过孔连接网络就只能单独给设置网络，因为我焊盘是底层，走线只能从过孔位置走，底层不能走线，底层连接设备的，因为这个只是1/4的过孔，过孔数量比较多，所以我需要批量修改的办法
321098xX571e 作者
2024-03-04 16:56:14 来自未知
回复
或者说可以设置drc的规则让导线可以直接接过孔上？不需要网络标签
嘉立创EDA小七 官方
2024-03-04 17:07:21 来自未知
回复
您可以批量为过孔设置网络，上面已经发了教程了，您可以尝试看看。drc不能够让导线连接在过孔中。
