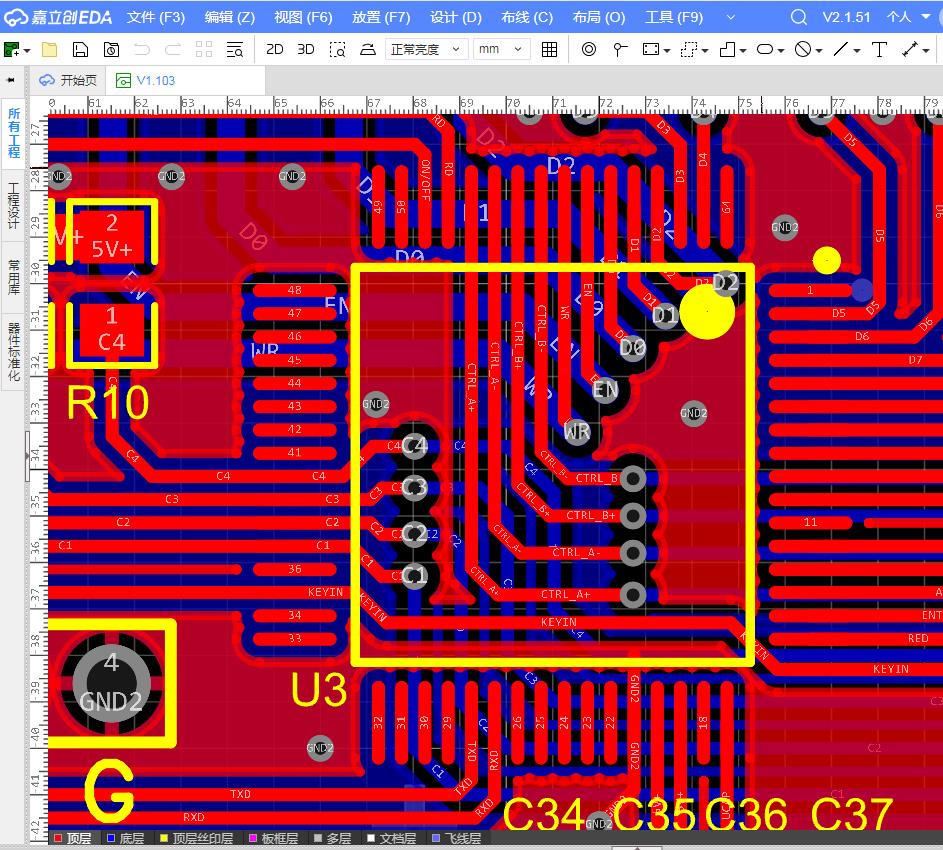

芯片是STC32G12K128 LQFP64， 不知道是谁做的封装，引脚是顺时针的。发贴前验证PCB元件是不能镜像的。

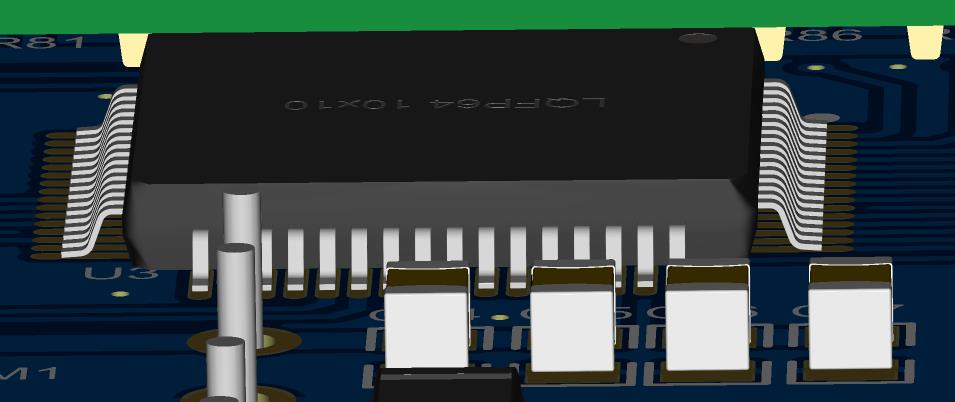

3D视图也可见 LQFP64字样。

这是第二次被坑，第一次是一颗DB26的三排插座，对称轴在两针中间，封装做在了中间针上，安装时整体移了1.27mm，但是能用，影响组装不影响调试。

这次自己没细查，谁能想到封装引脚顺序都能搞反它！！ 93.2元五张PCB报废。

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
海石生风
2024-03-14 23:38:16 来自未知
回复
这么明显的错误在选择封装时就应该检查出来，不然Layout时也应该能看出不自在，只能说太不小心了。
210987gH038S 作者
2024-03-15 07:34:39 来自未知
回复
嗯，怪自己，这个板，画的时间太长了，不是每天都能上来画，也压根没想到封装引脚顺序会反这一点。哎~~，封装不是自己选的，是选芯片的时候就有的，自己画的就不会出这种情况了。
嘉立创EDA小七 官方
2024-03-15 09:16:50 来自未知
回复
您好，请问您的选择这个元器件是eda系统库的吗？还是公开库的？方便提供一下c编号吗？如果是系统库的元件我们可以帮您检查核对一下。
210987gH038S 作者
2024-03-15 10:11:59 来自未知
回复
是从EDA系统库加的元件，昨天发现错误的时候，查看原理图C编号已经失效了，PCB图很多属性都没有（填加元件的时间很久了），然后我在填加元件->搜索元件->填加后，查看封装引脚，已经是正确的了，现在用的C编号是C5210761的。
嘉立创EDA小七 官方
2024-03-15 10:44:57 来自未知
回复
请问您可以告诉我之前失效的那个c编号是什么吗？
