立创EDA导入KiCad原理图时，因为两者封装的命名不同等原因不能确定器件的封装。

建议的改善方法：通过KiCad器件属性里的立创商城编码来确定其封装。原因：

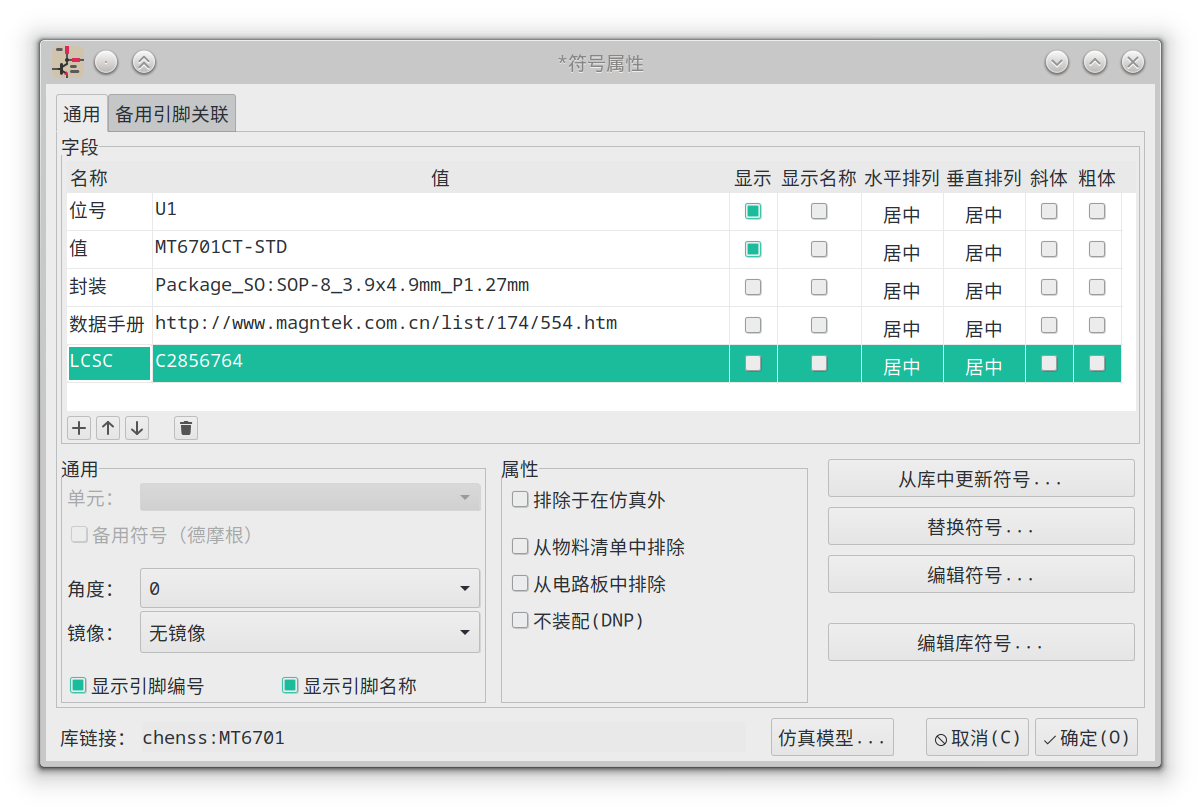

• 在JLC做SMT时通常会在BOM里添加商城编码，于是通常会在KiCAD的器件属性里如下图那样添加商城编码；
• 器件属性里的商城编码是经过了设计者确认的，设计者通常也按照商城器件里的符号和封装来绘图，所以通过商城编码所确定的封装是可靠的；
• 这种做法其实就是将立创商城的编码作为不同的EDA软件的符号和封装的统一标准，将不同软件绑定到立创。
