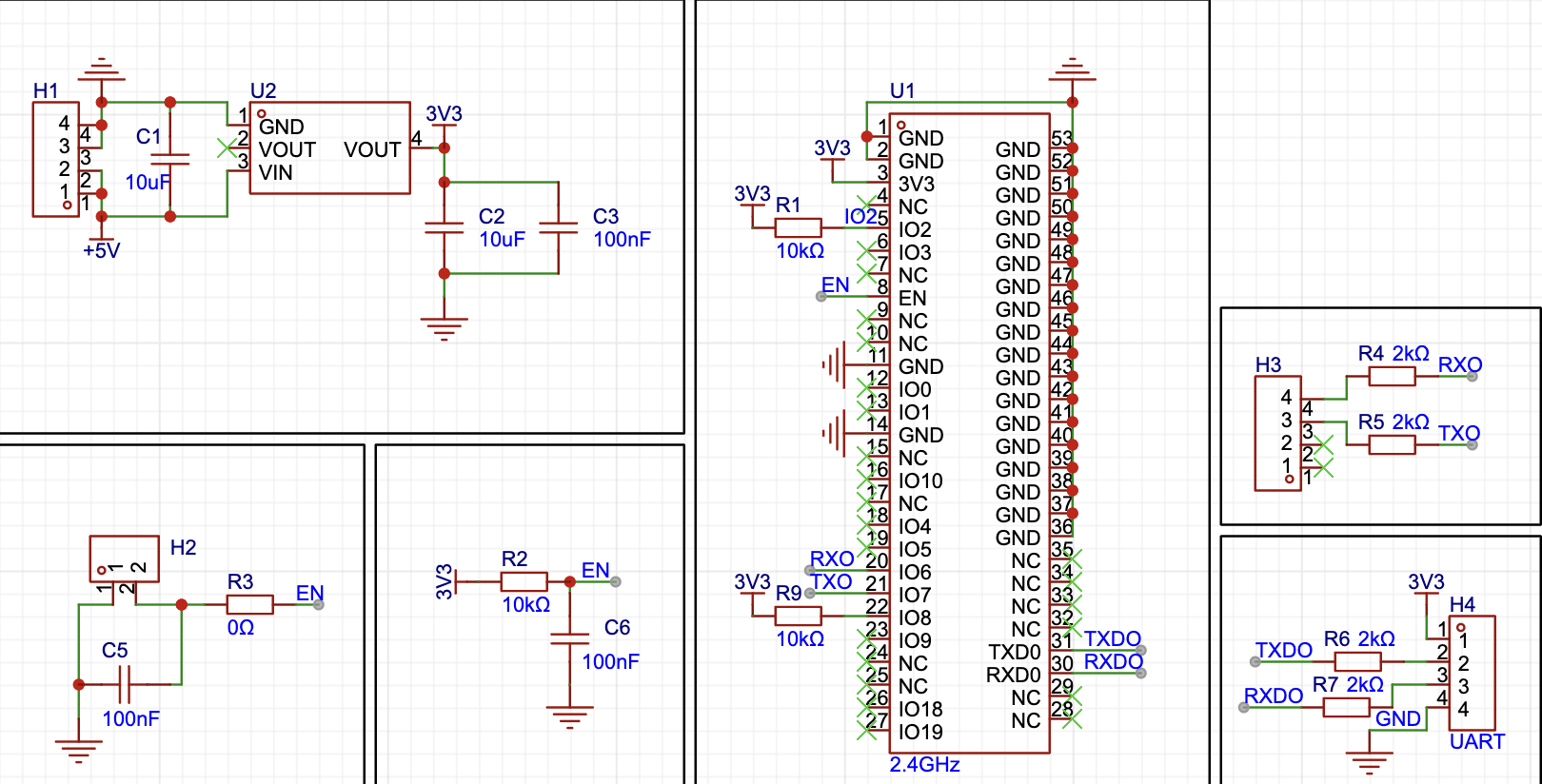

简单的pcb板，实现利用esp32C3的wifi和蓝牙功能

使用UART串口烧录

通过探针短路EN引脚进行烧录

改了两版，烧录不成功，不知道设计图哪里出现问题？？？求教求教！！！

\n#原理图设计#
#原理图设计#
嘉立创EDA
全部评论 默认 最新
bi4wms
2024-03-15 17:54:17 来自未知
回复
EN是模组使能，boot是IO9, IO9短路到地在上电，才能进入下载模式
kfkfkf
2025-06-22 19:08:04 来自上海
回复
解决了么
7bMIck1Cj7
2024-03-15 15:56:43 来自未知
回复
没用过ESP32,但是感觉你那串口接2K是不是太大了
987654dD348U 作者
2024-03-15 15:59:41 来自未知
回复
也考虑过这个问题，然后将TXD和RXD的电阻改成0Ω了，也是一样的问题
7bMIck1Cj7
2024-03-15 16:11:50 来自未知
回复
网上找到的 你试试看吧 https://blog.csdn.net/Marchtwentytwo/article/details/117331310
987654dD348U 作者
2024-03-15 16:16:13 来自未知
回复
好的谢谢，我再研究研究
