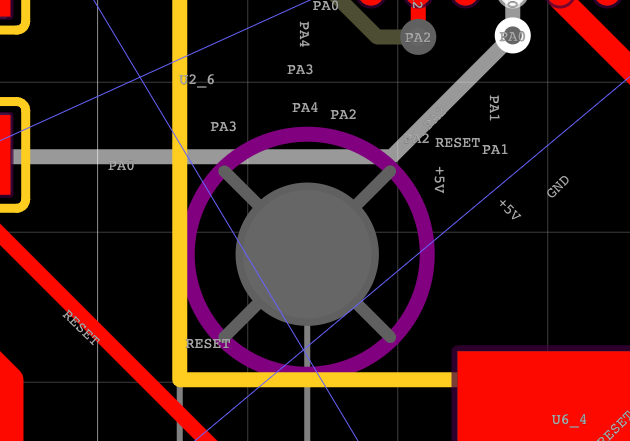

我用标准版的时候，想让自动布线不要经过边框线的区域，但是并没有效果

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA-莫志宏 官方
2024-03-17 23:11:29 来自未知
回复
你好，这里铜柱四周的边框层是用错了的，如果使用边框层的话这里直接会识别为挖槽，实际开槽以这个边框层为准。正确做法应该是画一个圆形，然后设为为填充，改为无填充，在进行覆铜时该区域就不会铺上铜皮。至于自动布线会经过这个区域的问题在专业版中支持设置局部禁止区域，可以禁止铺铜或者走线，专业版软件功能比标准版更丰富，建议尝试使用专业版看看哦~
