我在画板子的时候注意到使用的0805封装的电阻和电容它们的footprint好像不太一样，请问这会有影响吗？

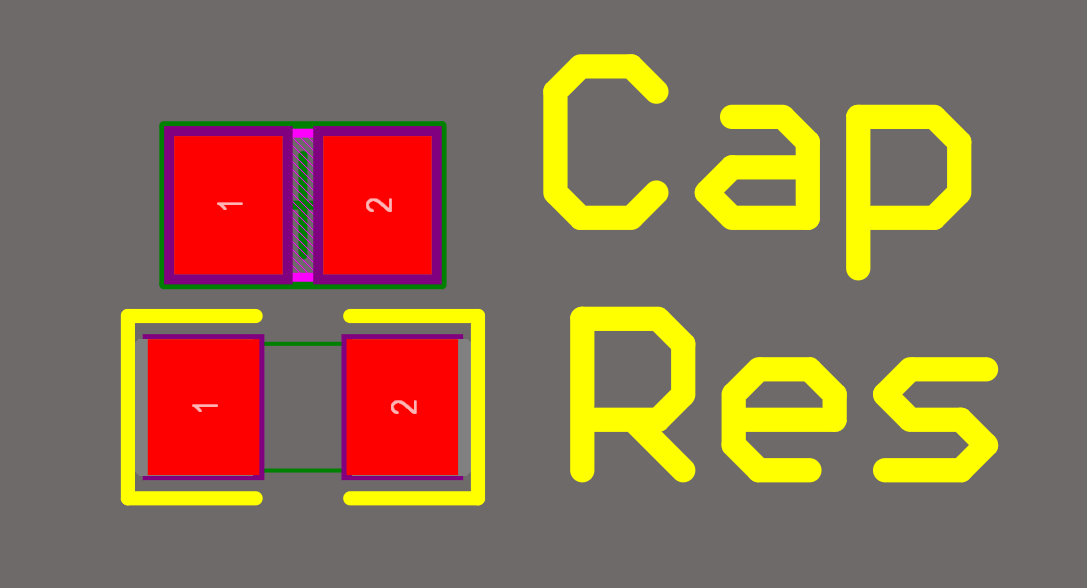

如图，0805电容的footprint我是从是Altium自带的库里提取的，焊盘比我从网上下载的0805电阻封装小一点，上网查了一下好像是因为0805的footprint有分为L/M/N三种不同大小的原因？因为已经画好板子了，电容比较多，修改footprint会比较麻烦，如果不修改，直接这样在嘉立创下单加工和smt贴片的话是否会有问题？



\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小吴 官方
2024-03-29 13:45:53 来自未知
回复
电容的0805封装普遍会比电阻高，为了保证焊接质量，我们C0805都会比R0805长一些，这个封装是我们长期验证过的不会有问题
