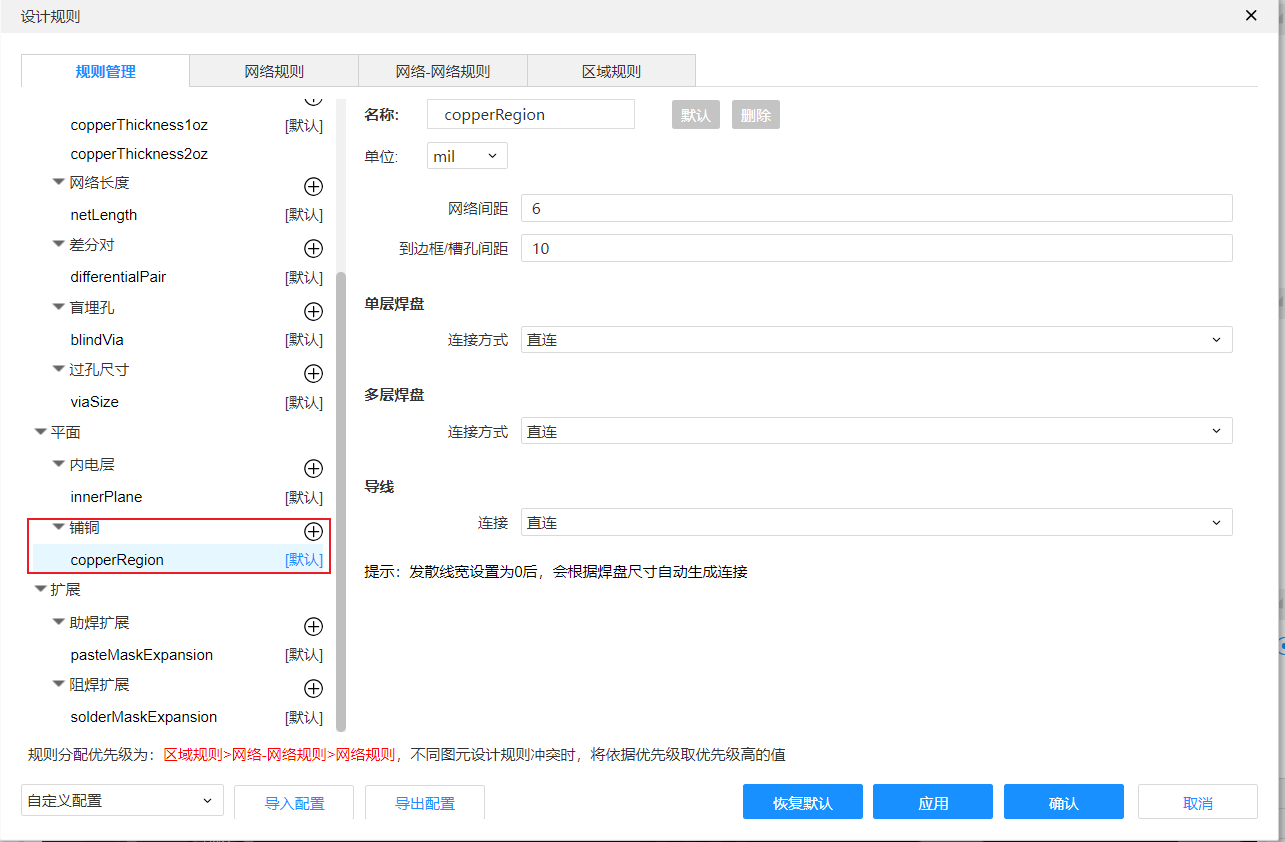

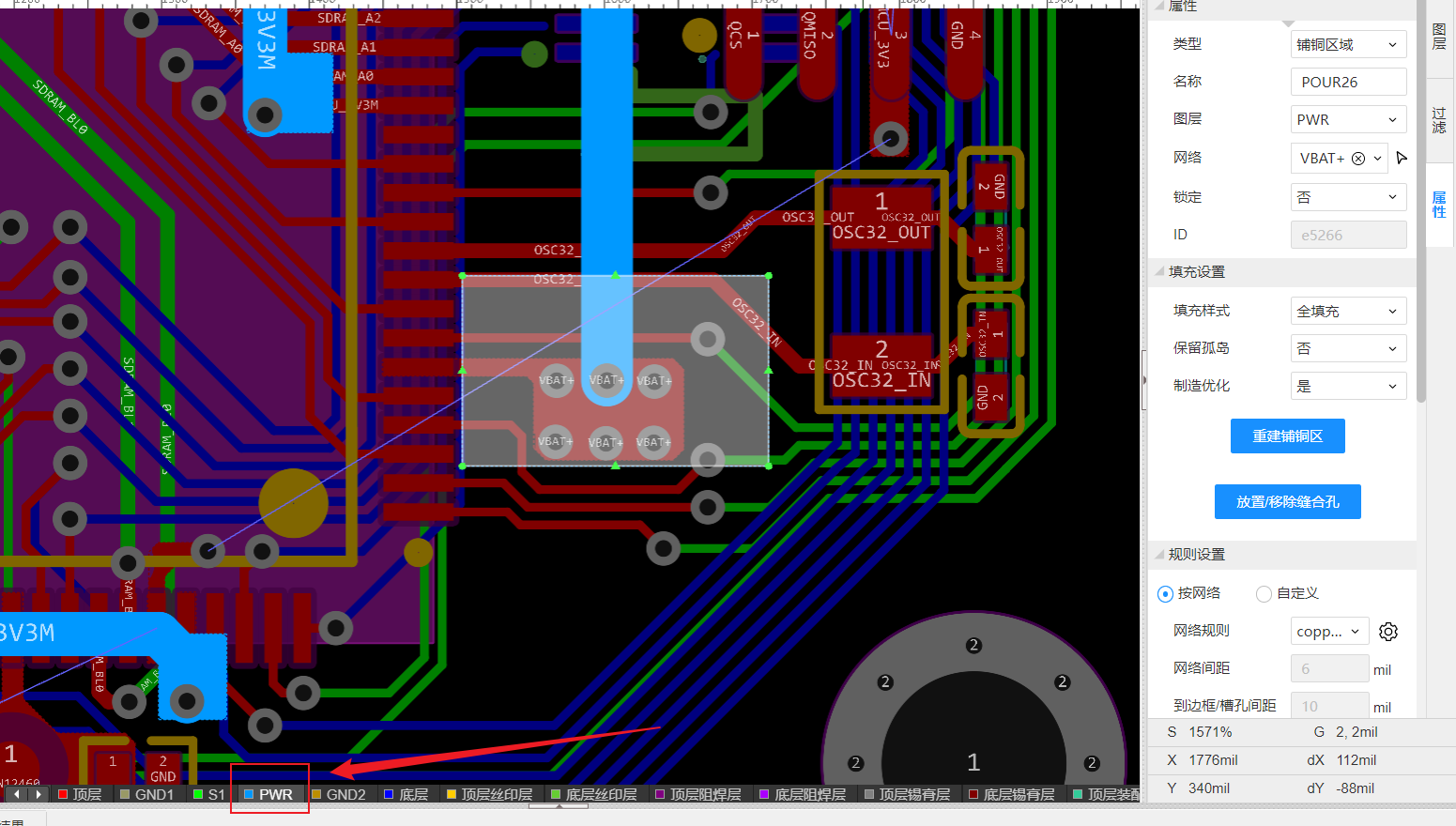

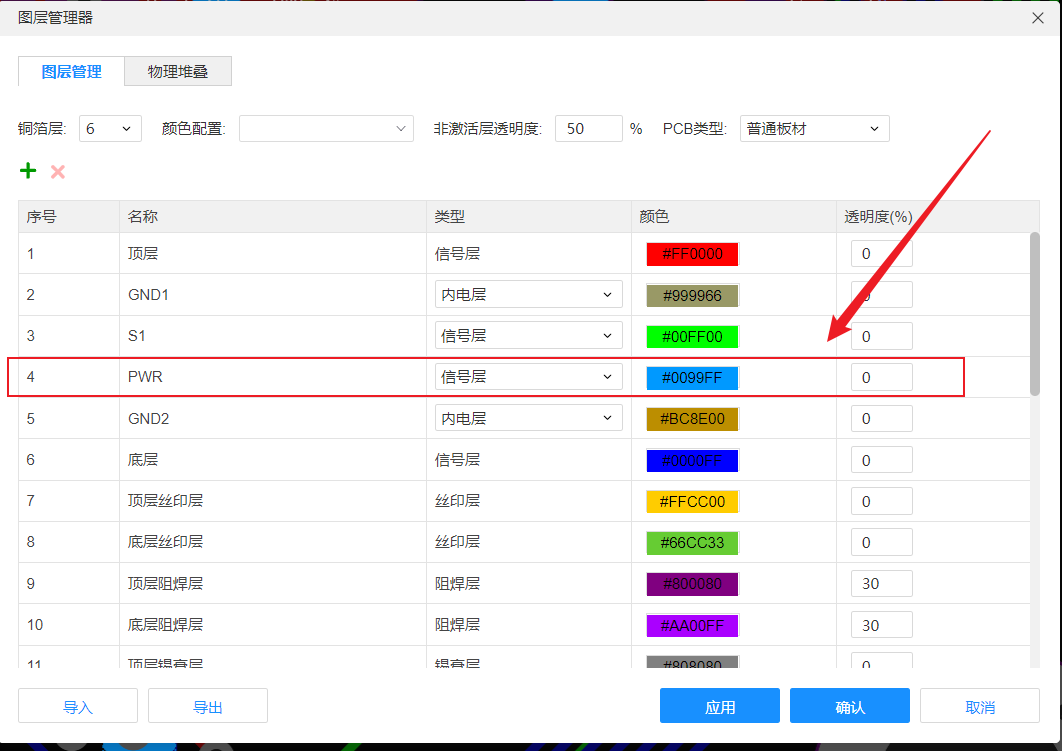

问题描述：信号层铺铜没反应。如下图所示，我在 PWR 层中对 VBAT+ 网络进行铺铜，但是重建始终无效，在图中旁边的  3V3M 网络铺铜正常。规则与层级设置如下图所示。

版本：立创EDA专业版 2.1.51.8c9149c1.e57db4

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
765432vC203F 作者
2024-04-04 19:17:56 来自未知
回复
解决了，主要问题如下： 我在 PWR 信号层上铺了一层铜，网络是 MCU_3V3，而在这之后才新建的铺铜区域 VBAT+，所以 MCU_3V3 的铺铜优先级比 VBAT+ 高，重建铺铜时 MCU_3V3 先铺，故后续的就不显示了。 解决方法：在 铺铜管理器中将 MCU_3V3 的铜层优先级设置为最低，如下所示：
765432vC203F 作者
2024-04-04 19:19:46 来自未知
回复
补充：铺好后的效果如下
