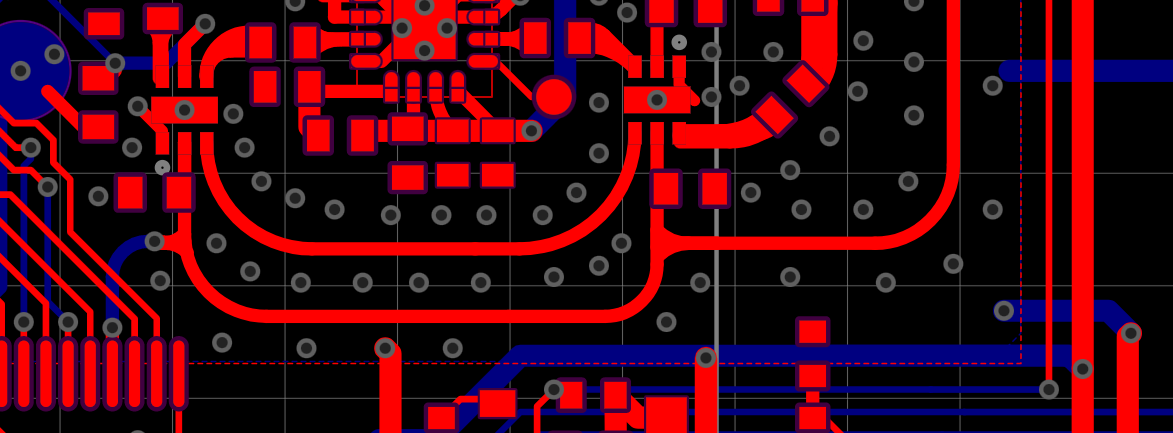

这是没铺铜时的线路；

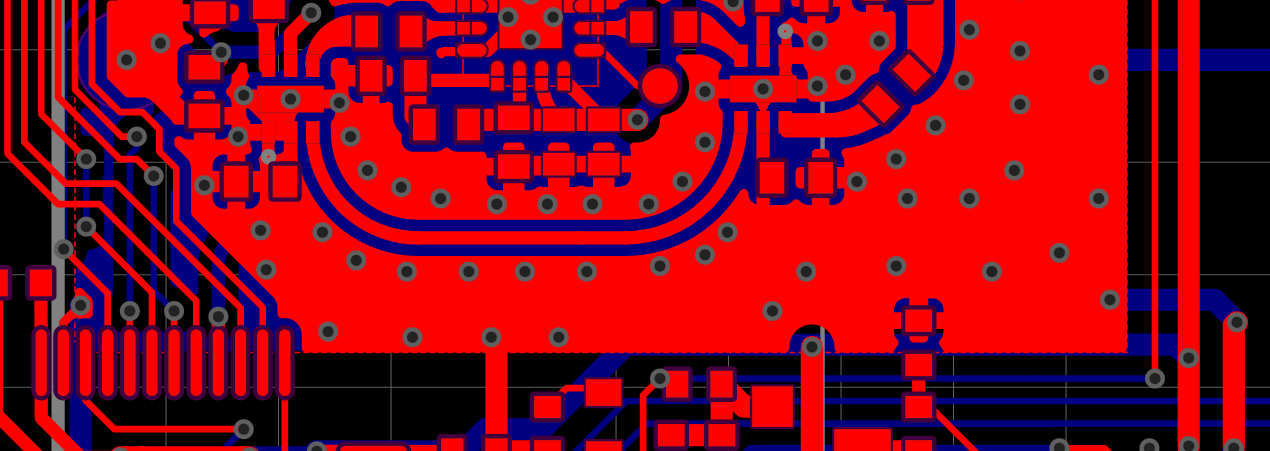

这是铺铜后的效果

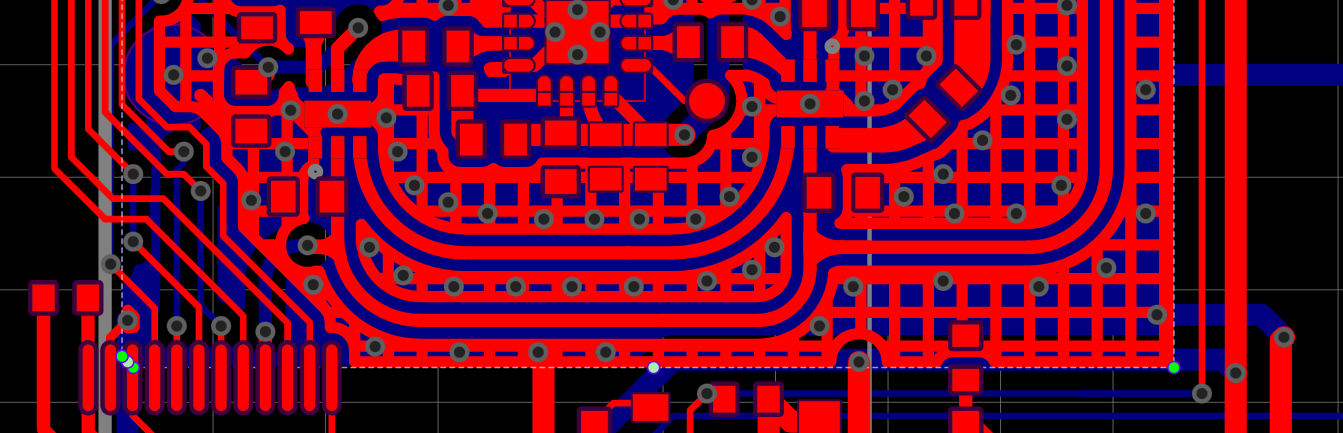

这是换其它铺铜样式的情况：



全真充会把我一根信号也填充进去，重建铺铜区也无法解决。





\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小七 官方
2024-04-12 15:24:41 来自未知
回复
您好，可以加我一下，我们拿文件看看。
i7443N8479 作者
2024-04-12 16:12:28 来自未知
回复
没有了，图纸重新画了一下，OK了。
i7443N8479 作者
2024-04-12 14:52:29 来自未知
回复
看绿色箭头指示的这个信号线，在底层铺铜区都能正常绕开它，在顶层铺铜区就把它一起铺进去了。
i7443N8479 作者
2024-04-12 12:43:41 来自未知
回复
已经是标准版最新版了。
