要是有个像命名空间之类的东西把两边隔离开就好了,现在这样让我想起了C++ 的头文件,呃,复制粘贴就是万恶之源。

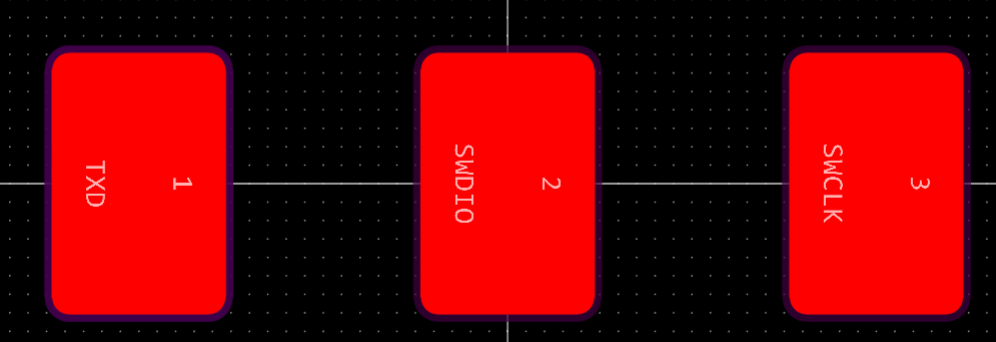

遇到的问题是,复用模块里为了方便,直接修改了排针的封装,给变成贴片焊盘了:


正反面重叠,一共有两组焊盘:


发现器件会冲突以后,把模块内的器件和封装名称都修改了一下,加了随机后缀,但是转换PCB 时一直会提示元件数量不对,3P 焊盘没有被自动加入到组合里,


如果重新创建一个空白的工程,再添加模块,转换PCB 就没问题,但也可能有别的冲突。之前把电源电路做成模块复用的时候偶尔也会出这种问题,我都是手动修复一下,但是这也太烦人了,关键是不确定到底问题出在什么地方。

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小吴 官方
2024-04-18 09:17:45 来自未知
需要查看原理图图块是否嵌套,目前嵌套图块PCB还没有做应用,所以会导致无法与模版一致,只能把所有底层原理图粘贴放在第一个图块的底层原理图上(什么是嵌套:就是A图块展开放了B图块,B图块放了C图块。或是A图块放了B图块,B图块放了A图块)
刻BITTER 作者
2024-04-18 11:23:00 来自未知
没有嵌套,模块的电路就是第二张图,一共两个排针
嘉立创EDA小吴 官方
2024-04-18 14:09:52 来自未知
工程发我们看看
