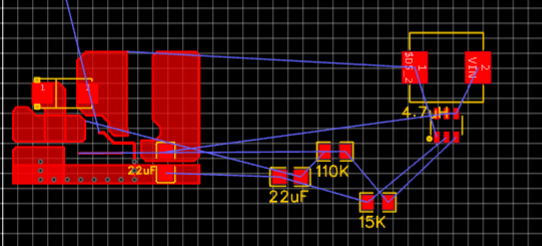

如图：建的复用模块，单独DRC无问题，引用更新PCB就会提示: 以下组合模板的元件数量与复用组合不一致，缺失的元件已自动忽略，问题是元件数量并没有不同。。。。。来个大佬指导下





\n#原理图设计#
#原理图设计#
嘉立创EDA
全部评论 默认 最新
b6Z7IOKy4k
2024-04-26 21:17:18 来自未知
回复
思路就是故障复用模块，转换成普通工程文件，然后在变成复用模块，绝对有用的！！！还有不懂，联系我，13253395009，因为我懂兄弟们的痛苦！
白衣宝宝
2025-02-20 21:35:28 来自重庆
回复
我今天也遇到了同样的情况，找了半天的原因，发现是执行了器件标准化，导致某个电容的属性改变了，复用模块和原理图的器件属性对不上。
b6Z7IOKy4k
2024-04-26 21:14:19 来自未知
回复
教你个办法吧，我也是昨天被逼的没有招了，原来的好好的复用模块，突然出现和你一模一样的问题！ 方法是：建一个新工程，然后放入出故障的复用模块，最后复用模块，另存为一个新的工程，剩下的就是检查，更新！感觉没有问题了，修改工程名称为你想要的名字，另存为复用模块，你会发现正常了，这绝对是复用库的一个bug，但是目前捏着鼻子也得用，因为不用画封装库，不用来回下元件资料，LCEDA还是方便的！！！
8538iN10qD 作者
2024-04-28 05:06:47 来自未知
回复
好的，多谢啦，晚点我试一下
嘉立创EDA王工
2024-04-23 13:42:36 来自未知
回复
左侧树打开PCB模板，导入更新看下，模板原理图和模板PCB的网表可能不一致
8538iN10qD 作者
2024-04-23 14:19:07 来自未知
回复
模版导入更新过，没问题，折腾半天，后来把原理图元件挨个删了重新添加，再更新PCB才好，相当于重新画一遍，估计啥BUG
嘉立创EDA王工
2024-04-23 15:46:50 来自未知
回复
为啥要挨个删，把原理图PCB的模块都删掉重新放置一遍重新导入不就行了
8538iN10qD 作者
2024-04-23 16:15:55 来自未知
回复
重新导也不行，不知道啥原因
嘉立创EDA小吴 官方
2024-04-23 19:09:36 来自未知
回复
加您**了在服务号里面同意下，可以把报错时的工程发我们看看。
543210jJ883Z
2026-01-13 10:50:46 来自江西
回复
我也遇到这个问题
