请教一下板框问题。

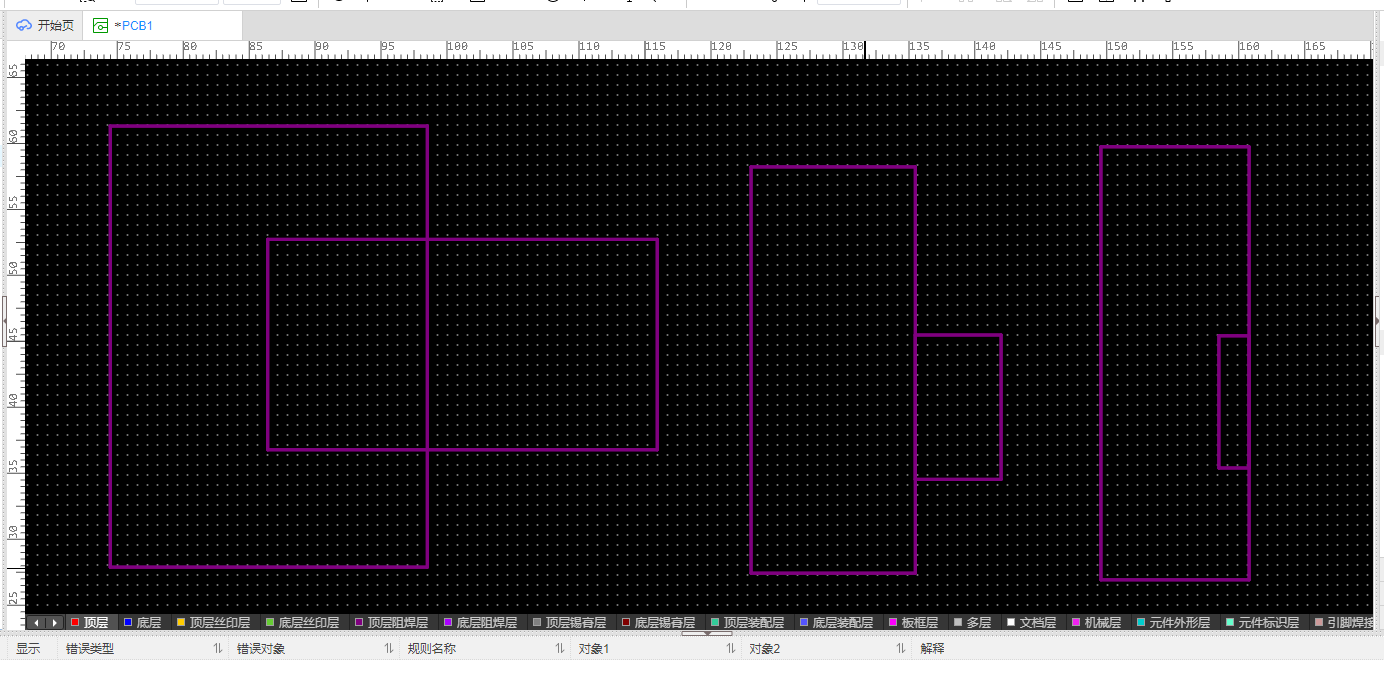

向这样相交的板框，最终制作会是什么样的形状？重叠的线段怎样快速删除？

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA小七 官方
2024-04-24 17:41:55 来自未知
回复
您好，可以使用布尔运算功能，将重叠的地方合并。专业版如何使用布尔运算画出圆环填充图文教程您看下：https://lceda001.feishu.cn/docx/YAuYdmnyLonT8JxxLV0cLfNEn7e
098765rR374f 作者
2024-04-24 17:50:52 来自未知
回复
像最右边这种边重合的，布尔是相除不了
嘉立创EDA小吴 官方
2024-04-24 19:42:12 来自未知
回复
专业版把边框线截断图文教程您看下：https://dri8c0qdfb.feishu.cn/docx/ZlNydC9eyotGbnxSyvTcCMRanHf
