\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
SCK90XdZ53
2024-04-28 10:18:27 来自未知
回复

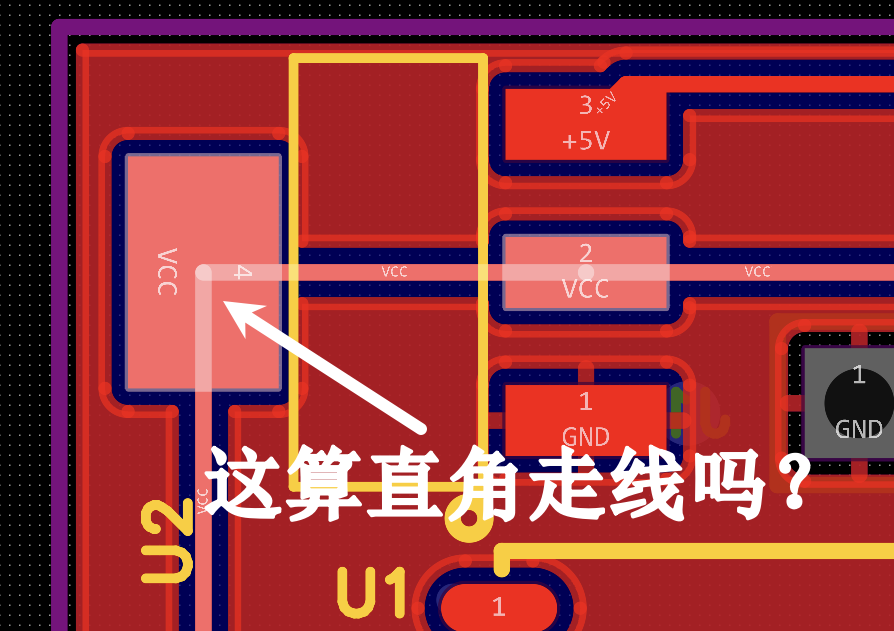

这种淹没了的, 不算
765432vC178e 作者
2024-04-29 14:48:44 来自未知
回复
好的，谢谢！
嘉立创EDA-小庞
2024-04-27 17:34:38 来自未知
回复
阻抗不连续。直角走线会导致传输线的线宽发生变化，从而引起阻抗的不连续，这可能导致信号反射。 减缓上升时间。直角走线的拐角可以被视为传输线上的容性负载，这可能会减缓信号的上升时间。 EMI（电磁干扰）问题。直角走线的尖端可能会产生EMI，尤其是在高频操作时。 过度腐蚀。直角的地方可能聚集腐蚀液，容易导致铜箔过度腐蚀，可能出现断线风险。（百度的[呲牙]）
没有更多啦~
