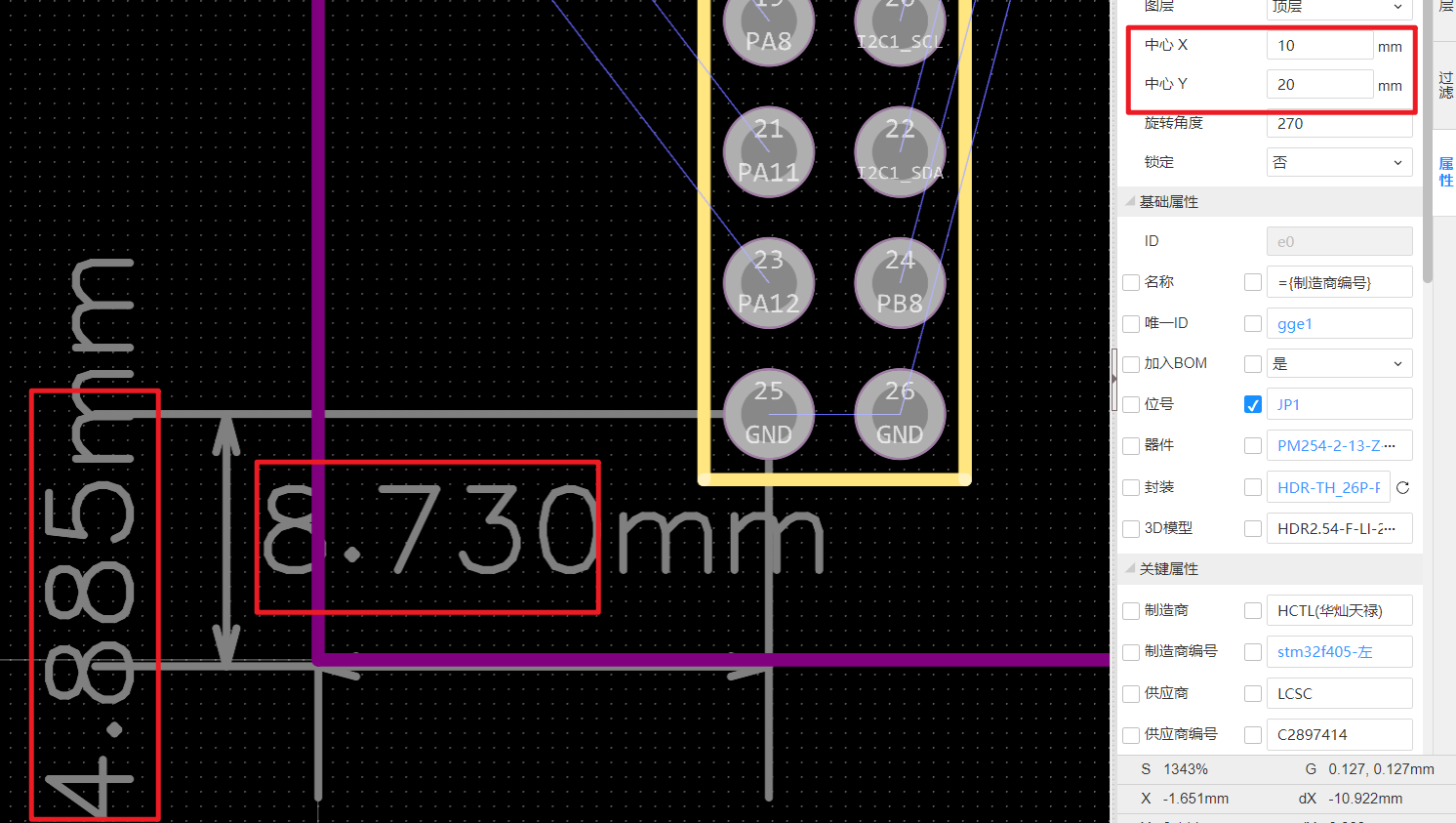

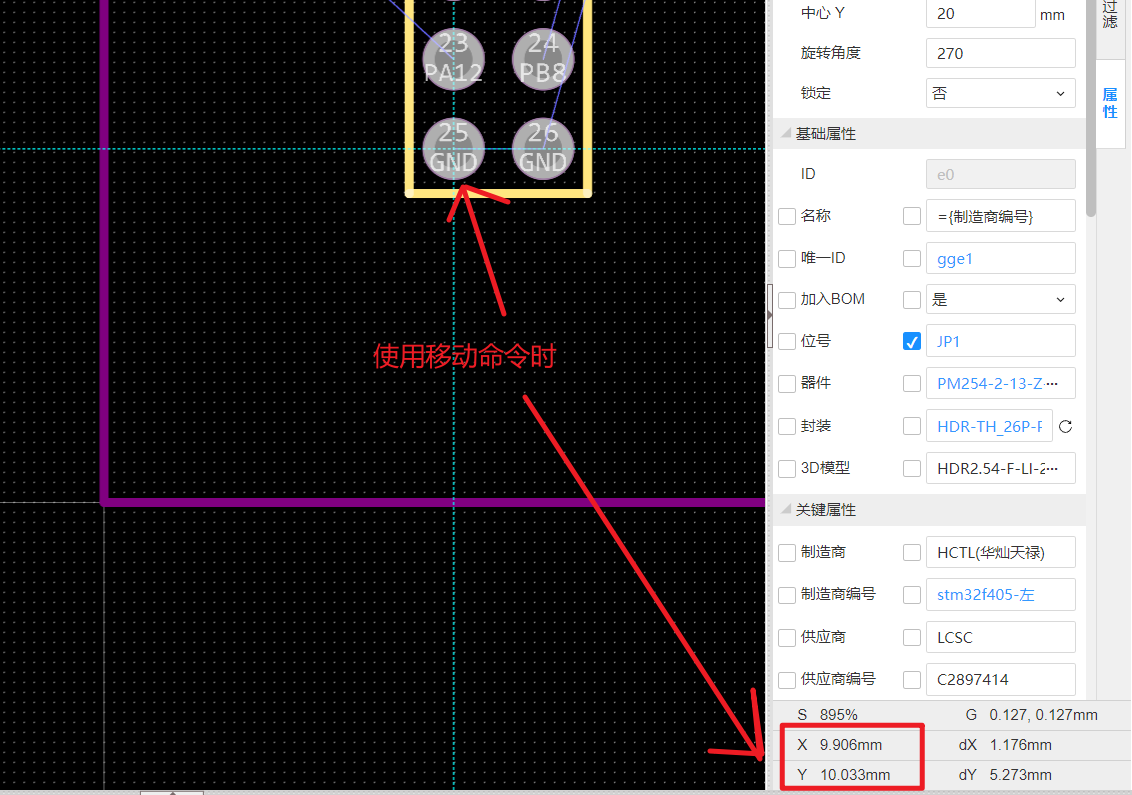

就是如果直接对器件进行输入坐标，会以器件的中央点（大部分）为参考点进行移动。包括偏移也是，参考点都是中央。我怎么以指定参考点（如某一个焊盘），比如我要让这个器件以焊盘为参考点，移动到原点外的x-10mm，y-20mm或y-10mm，我尝试只有移动中可以根据参考点进行移动，但是不可以输入坐标值，鼠标移动有偏差。

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
EDA支持小叶
2024-04-27 10:54:28 来自未知
回复
选中焊盘 右侧栏设置坐标 按提示选移动整个元件
spwp45497W 作者
2024-04-27 11:01:36 来自未知
回复
我刚刚试了下，没有弹出提示，焊盘会直接移动走。我用的嘉立创eda的专业版，是我的版本不对吗，还是？
EDA支持小叶
2024-04-27 11:10:04 来自未知
回复
是的 更新版本
spwp45497W 作者
2024-04-27 11:37:00 来自未知
回复
刚刚更新了，确实可以了，感谢。
