如图，我有根线是打了过孔连接到另一根线上去的

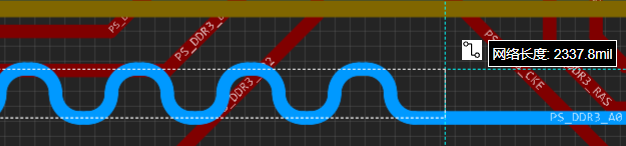

然后我在等长布线的时候实时显示的是总网络的长度（就是两根线加一起的长度）

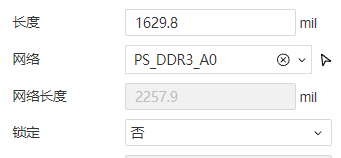

我单根线的长度只有1629.8mil，怎么让EDA工具显示我选中的这跟线的长度

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
会飞的鱼123
2026-02-22 10:15:29 来自云南
回复
或者网络那里，有个单选框，可自动选择长度作为标记什么的。
会飞的鱼123
2026-02-22 10:10:37 来自云南
回复
我也需要这一功能，希望能改进，就是自动显示被主选且移动的线条的长度。
EDA支持小叶
2024-04-27 16:23:04 来自未知
回复
用焊盘代替过孔 阻焊扩展改为负-1000，再使用焊盘对组功能 专业版焊盘对组如何运用视频教程您看下:https://lceda001.feishu.cn/wiki/Ll1VwI53ribFbAkVIMoczLrBnih
没有更多啦~
