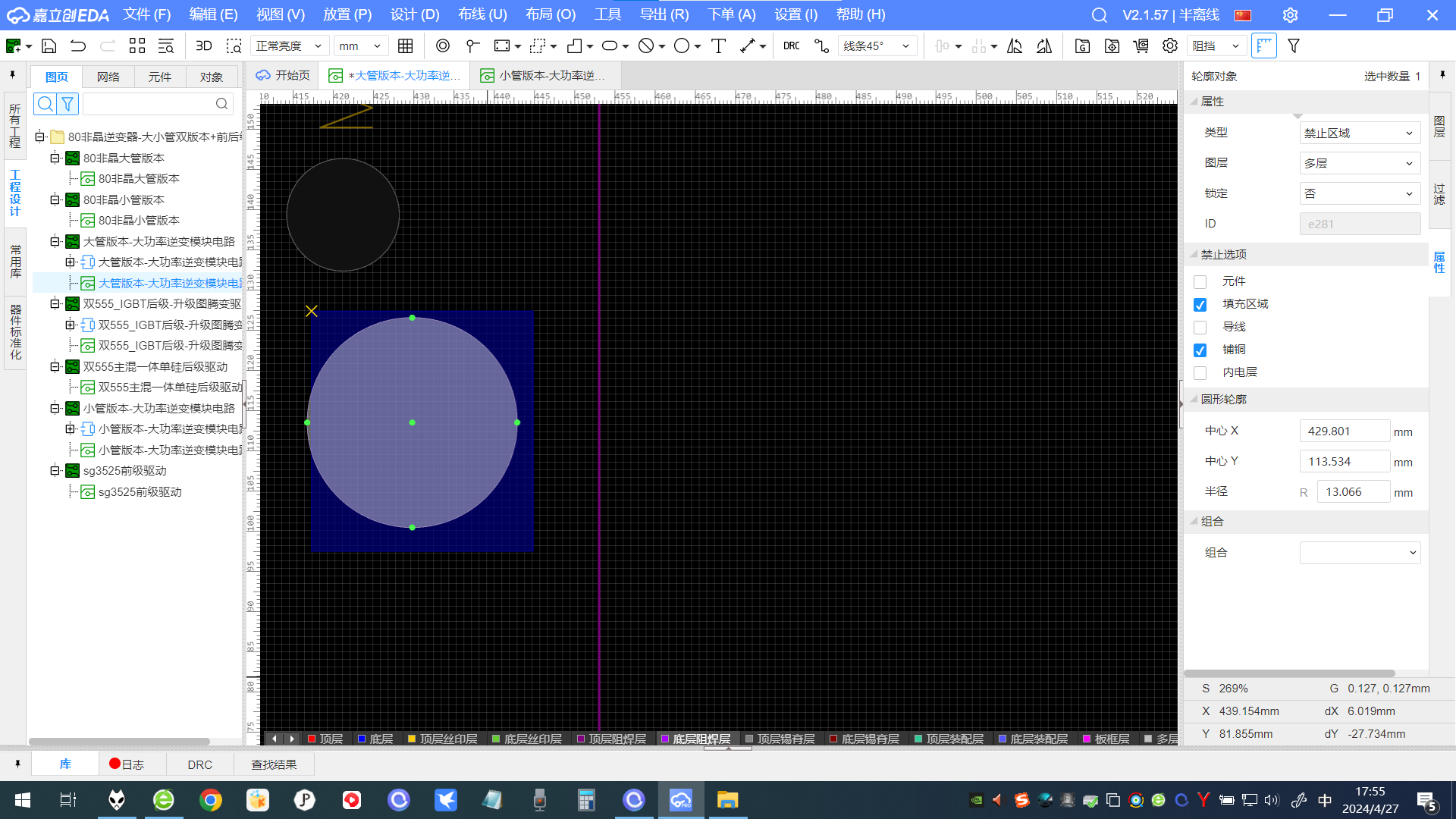

画PCB时,禁止区不能有效组织填充,能有效禁止铺铜,但是铺铜不能开窗!

\n#PCB设计#
#PCB设计#
嘉立创EDA
全部评论 默认 最新
嘉立创EDA王工
2024-04-27 18:02:29 来自未知
回复
1.选中铺铜填充，右键添加阻焊区域即可开窗 2.填充区域是静态铜，它与禁止区域有接触时只会DRC报错 3.如果是想要给填充区域挖洞，可以使用布尔运算功能
Nikesir 作者
2024-04-27 18:28:54 来自未知
回复
谢谢,这回OK了,铺铜能开窗了,布尔运算能挖实心填充了[强]
EDA支持小叶
2024-04-27 17:59:31 来自未知
回复
铺铜如何开窗加阻焊图文教程您看下：https://lceda001.feishu.cn/docx/P3gTdCBGMooBo9xx4RFcDa8DnA9 禁止区域挖不了实心填充，只能报错，编辑菜单的布尔运算可以
Nikesir 作者
2024-04-27 18:07:04 来自未知
回复
谢谢,铺铜开窗OK,现在了解一下布尔运算挖实心填充
Nikesir 作者
2024-04-27 17:59:08 来自未知
回复
铺铜不能开窗,禁止区域不能阻止填充,但是能阻止普通
