前几天看到立创平台上面的一款开源ZYNQ开发板，正好最近在学用ADS仿真电源完整性，于是用立创EDA导出了ODB++文件，在ADS导入时会报Warning，进入SI/PI界面会发现部分网络被强行划入GND，无法进行仿真。AD导出的ODB就不会出现这个问题。希望官方修一下这个导出ODB的功能。

log信息（部分）：

Info: Adding features from ODB layer name top_layer
Info: Mon Apr 29 21:11:55 2024
 (0 Minutes 22 Seconds 979 Milliseconds total): Line segment join started

Warning: Failed to add path segment: Error adding path/trace: At least two distinct points are required.

这个warning会在每一层导入时都出现，而且会连续出现非常多个，感觉像每个网络都没有正常导进去。

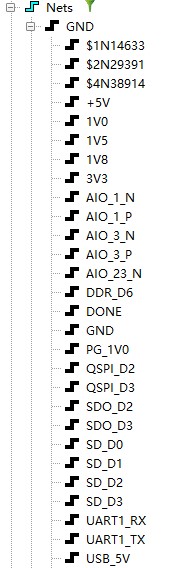

下图是ADS SI/PI Pro的网络界面

\n#其他问题#
