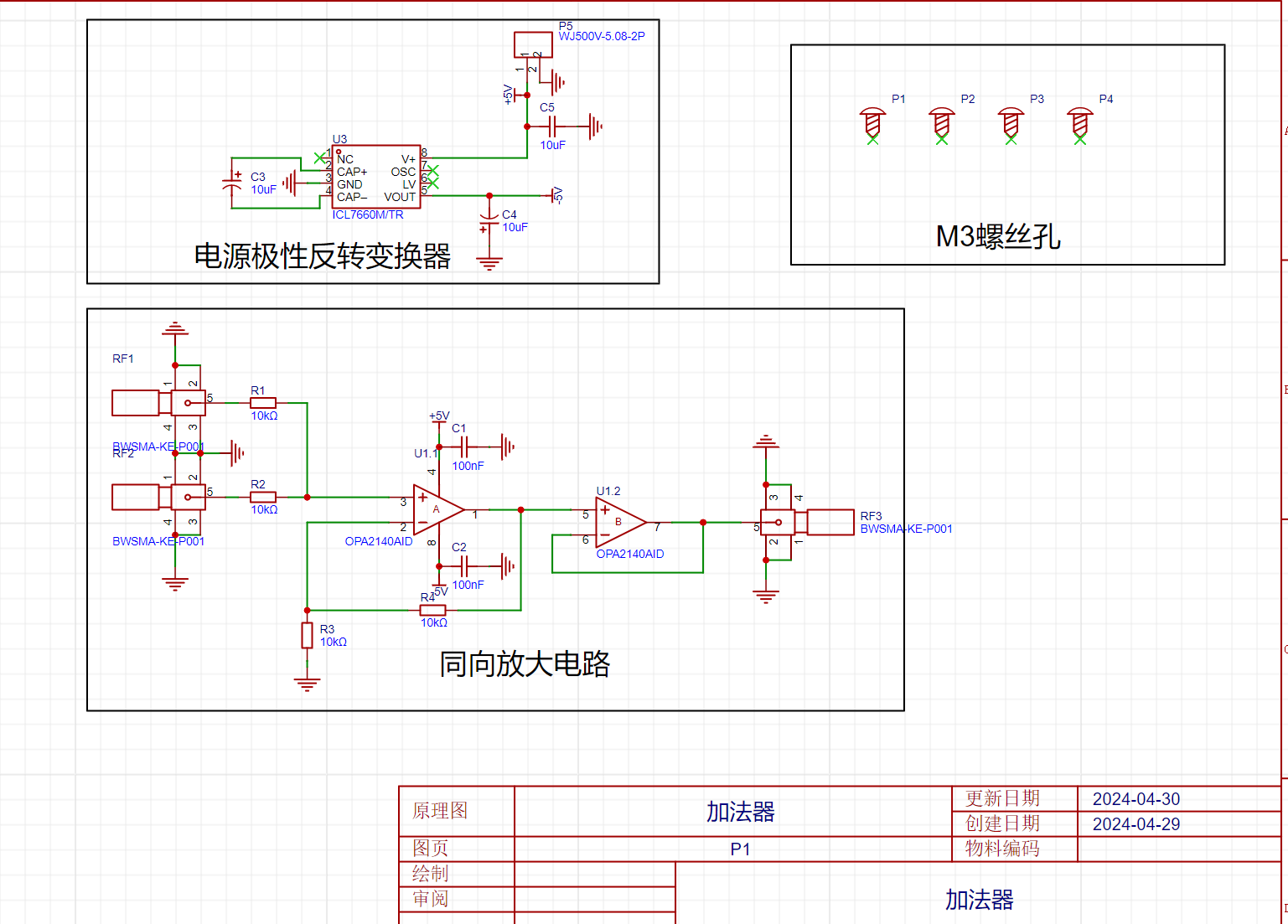

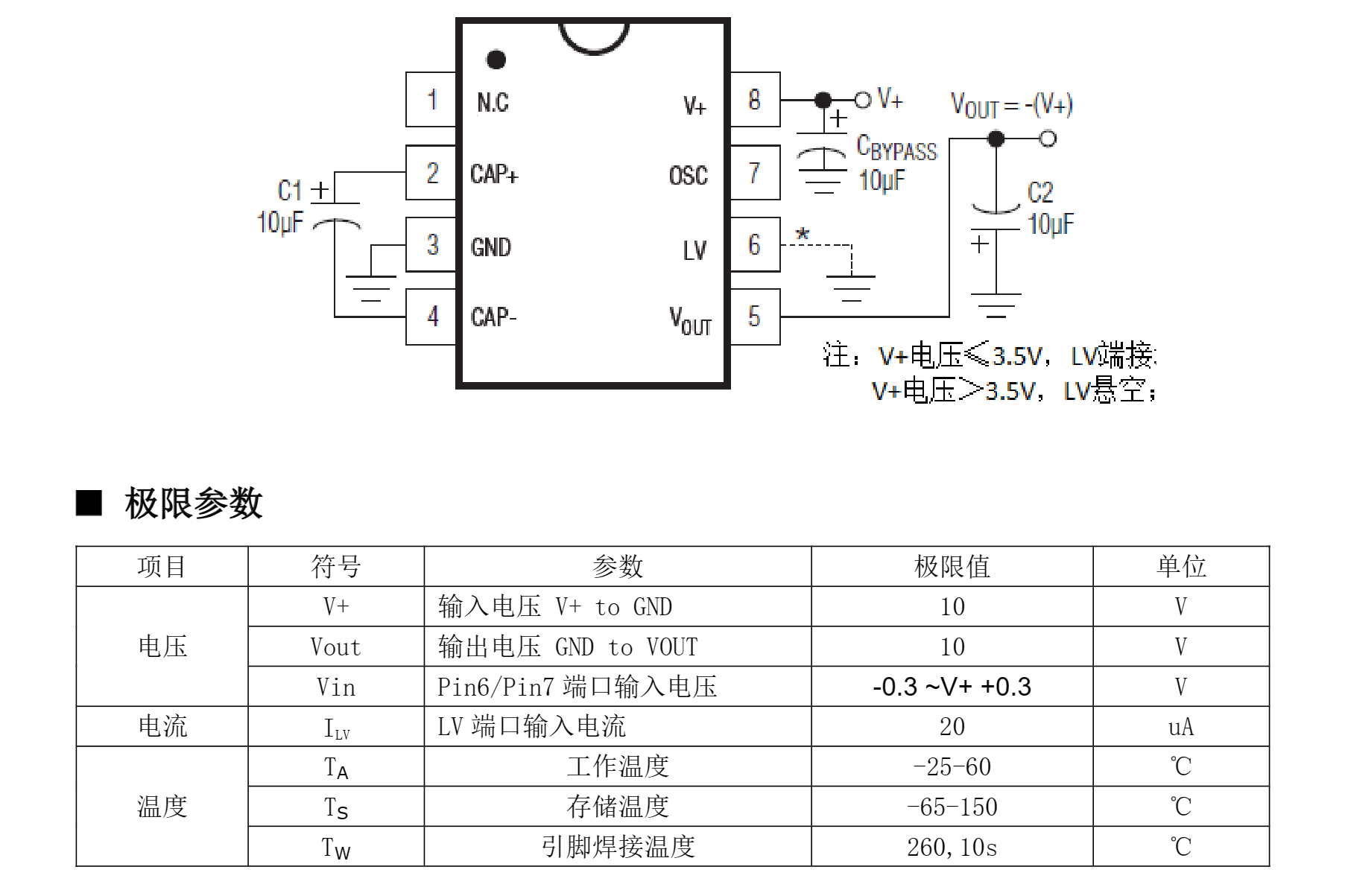

想做个加法器，经打板焊接，输入5V后，ICL7660电源极性反转变换器芯片发热。但是芯片输入电压极限值是10V，输入5V芯片就发热冒烟了。经检查，芯片没有焊反，另外拿一个新芯片单独在8脚和3脚加5V和GND检测，不发热，重新拿这个新芯片焊接上去后，在8脚和3脚加5V和GND检测，芯片再次发热冒烟，而原芯片卸下后同方法测试不发热。好像问题出现在我画的板子上，求助各位伙伴指点，问题在哪？

\n#电路设计与技巧#
#电路设计与技巧#
嘉立创EDA
全部评论 默认 最新
543210pP100B 作者
2024-05-06 20:11:37 来自未知
回复
已解决，运放芯片+-5V电源接反
B77N3IX7VF
2024-05-06 10:41:58 来自未知
回复
要么芯片买到假货了，要么你得算算各项参数了，7660电荷泵供电能力不是很强的
543210pP100B 作者
2024-05-06 12:49:15 来自未知
回复
不会吧，芯片是在立创商城买的
543210pP100B 作者
2024-05-06 00:47:12 来自未知
回复
芯片焊接完还用万用表检测了，无短接，虚焊情况。
